基于AVR单片机的125 kHz简易RFID阅读器设计

文章摘要： 再将输入捕捉触发方式改为上升沿触发，设定触发沿标志tr=0(用于表示由上升沿引起的触发)。当中断是由上升沿触发时，执行类似操作。图6为中断处理程序流程图。5 结语 本设计硬件电路中功放和检波部分采用分立元件构成，无需读卡基站芯片，电路结构简单，成本极低；软件部分采用C语言进行编写，提出了一种曼彻斯特编码的解码方法。由于RS 232的传输距离最大只有15 m，因此对于需要远距离数据传送的场合，可以通过加入RS 485电路以提高传输距离，从而实现远距离数据采集以及实行有关控制。在一些需要较远读卡距离的应用中，可通过改进功率放大电路(例如采用D类功率放大电路)来提高功放的效率，从而增大

基于AVR单片机的125 kHz简易RFID阅读器设计,标签：单片机开发,单片机原理,http://www.88dzw.com

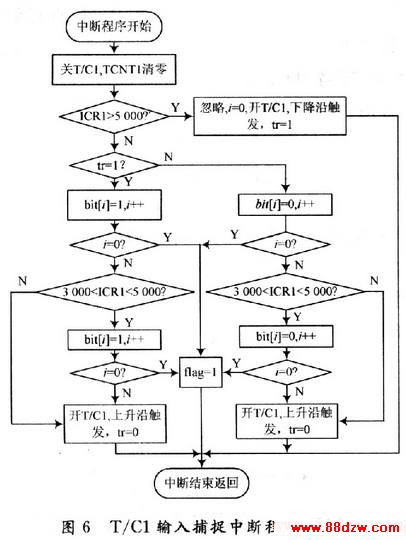

    再将输入捕捉触发方式改为上升沿触发，设定触发沿标志tr=0(用于表示由上升沿引起的触发)。当中断是由上升沿触发时，执行类似操作。图6为中断处理程序流程图。

5 结语
    本设计硬件电路中功放和检波部分采用分立元件构成，无需读卡基站芯片，电路结构简单，成本极低；软件部分采用C语言进行编写，提出了一种曼彻斯特编码的解码方法。由于RS 232的传输距离最大只有15 m，因此对于需要远距离数据传送的场合，可以通过加入RS 485电路以提高传输距离，从而实现远距离数据采集以及实行有关控制。在一些需要较远读卡距离的应用中，可通过改进功率放大电路(例如采用D类功率放大电路)来提高功放的效率，从而增大发射功率，增大读卡距离。通测试，系统可成功实现对EM4100 ID卡的读取，经过微调天线，最大读取距离可达15 cm，且读卡稳定、成功率高，可将其应用于门禁、公交等系统。
