2．3 ISDl420

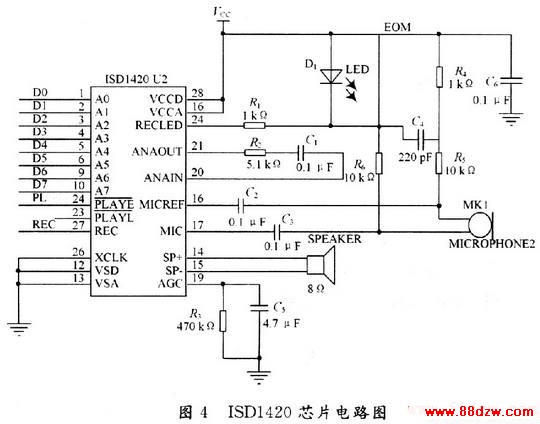

    与显示器一起采用总线连接，段地址单片机通过74LS374锁存后，再输入到ISDl420，74LS374锁存控制信号构成同显示器，由单片机的WR加上地址信号组合构成。它的地址分配为7FOOH。单片机通过一条输出指令完成语音电路的段地址输出，以控制语音电路分段操作，如图4所示。

www.88dzw.com

    系统控制芯片的PLAYE端口，平时为高电平，当出现下降沿时开始录音。
    信号EOM是语音段结束标志，当录音结束，若存储器没完，ISD1420会自动为其加上EOM标志符，表示该段录音结束。放音时，当遇到EOM标志符，EOM信号会由高电平输出一个低脉冲。该信号连至单片机的T1／P3．5引脚，使单片机能够及时知道该语音段结束，以便控制下一步操作。
2．4 单片机
    这里选择的89C51具有40个I／O口。系统不能采用简单的最小系统连接，由上述可知，它无法满足该系统的需求。该设计可利用它的开放总线连接更多的设备。
    该设计将3个数码管和语音芯片通过总线方式接入系统。低位地址不用，所以不用进行低8位的地址扩展。选择A8，A9，A10分别作为3个数码低电平的有效地址信号，再与单片机的WR信号组合。以构成带地址信息的写控制信号。这样，程序便可像访问存储器一样访问这些端口，其地址为：FE00H，FD00H，FB00H。

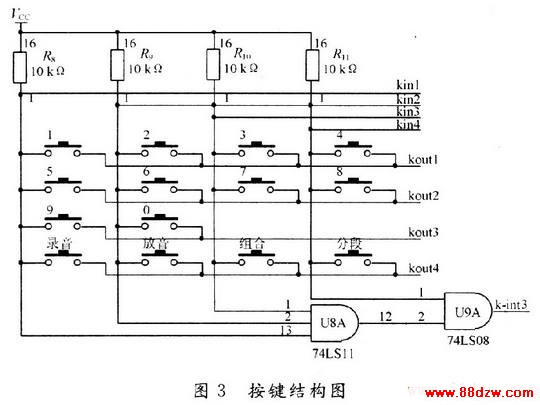

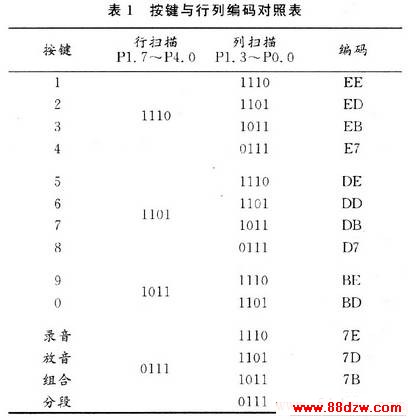

    语音芯片也是采用这种方式进入系统的，其地址是7F00H。这种方式既可使电路简单，也可使操作简单。P1口作为系统的键盘扫描接口，连接如前述，这里不再赘述。

3 用户界面
    用户界面如下：
    键盘：0～9、[录音]、[放音]、[组合]、[分段]。
    显示：3位7段数码管。段号2位，以确定录音、放音位置；计数器1位，9～O减l计数。
    指令格式：<参数表><命令>。
    四个主要功能为：
    (1)分段
    操作：分段数+[分段]
    (2)录音
    操作：欲录音段号+[录音]
    显示：当按下[录音]时，欲录音段号闪3下后，计数显示9；录音开始，计数器减l，直到O，录音结束。
    (3)回放
    操作：欲放音段号+[放音]4)、组合放音：功能用于检查组合放音效果。
    操作：段号i+[组合]+段号j+[组合]+…+段号n+[组合]+[放音]
    显示：在组合时，显示段号，闪烁，按下[组合]后显示消失，再重复；组合放音时，显示当前放音段号；计数器先显示组合段总数，每放完一段减1，直到O。

4 软件方案
    内存分配如下：显示缓冲为3个单元，第一、二单元用于存放段号，第三单元用于存放计数器值。组合段缓冲为一个单元，为一个放音段地址。考虑单片机的存储容量与系统成本。设计考虑10个单元，FF为组合结束标志。当第一单元等于FF时，为缓冲器空，ISD1420的段地址从该缓冲区取出。软件流程图如图5所示。
