基于STCl2C5410AD单片机的四通道声发射信号采集系统设计

文章摘要： 试验采用压电陶瓷片作为声发射信号传感器，因此具有结构简单、轻巧、灵敏度高等特点。压电陶瓷对外力敏感，并可将极其微弱的机械振动转换成电信号。 针对声发射信号的特点，本实验选择的基板材料为黄铜，谐振频率为20 kHz，电容量为20 nF的压电陶瓷片作为声发射模拟信号的换能器，可以满足铅笔芯折断信号的接收要求。 本实验选择了两通道的数据采集，在厚度为10 mm的钢板上又间隔的分布了两个传感器，然后折断铅笔芯，并在上位机分别选择通道一和通道二，再将两个通道的数据分别上传到上位机，并利用MATLAB将采集的数据表示成波形。这样，就可以看出声发射模拟信号的幅值随时间的变化有所衰减，从而

基于STCl2C5410AD单片机的四通道声发射信号采集系统设计,标签：单片机开发,单片机原理,http://www.88dzw.com
    试验采用压电陶瓷片作为声发射信号传感器，因此具有结构简单、轻巧、灵敏度高等特点。压电陶瓷对外力敏感，并可将极其微弱的机
械振动转换成电信号。
    针对声发射信号的特点，本实验选择的基板材料为黄铜，谐振频率为20 kHz，电容量为20 nF的压电陶瓷片作为声发射模拟信号的换能器，可以满足铅笔芯折断信号的接收要求。

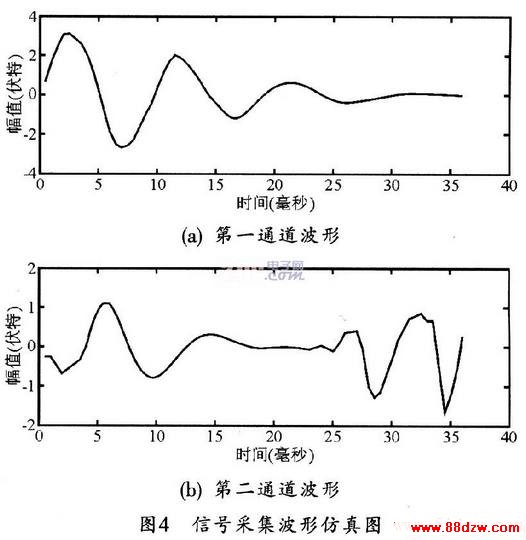

    本实验选择了两通道的数据采集，在厚度为10 mm的钢板上又间隔的分布了两个传感器，然后折断铅笔芯，并在上位机分别选择通道一和通道二，再将两个通道的数据分别上传到上位机，并利用MATLAB将采集的数据表示成波形。这样，就可以看出声发射模拟信号的幅值随时间的变化有所衰减，从而证明了弹性波在传播过程中的能量衰减。同时，在传感器2的位置还出现了弹性波的干涉现象，这正是弹性波的纵波和横波相继到达换能器2所造成的。图4所示是信号采集的波形仿真图。

4 结束语
    本文根据声发射的特点，利用声发射的声源定位方法，提出了一种多通道数据信号采集系统的设计方法。通过大量实验证明，本设计具有数据传输快、定位准确等特点，能够达到声源定位的要求。
