    1、光栅出现几何失真

    光栅几何失真是大屏幕彩电中比较常见的故障。采用东芝超级芯片生产的25英寸以上大屏幕彩电中，造成光栅出现几何失真的原因有以下几个：（1）存储器损坏；（2）显像管高压打火或行输出电路存在高压打火，使关于几何失真方面的总线数据改变，致使光栅出现几何失真；（3）几何失真校正脉冲形成电路存在故障；（4）几何失真校正脉冲中的功率放大电路和输出电路存在故障。

　　在了解光栅几何失真的原因后，应当如何检修东芝超级芯片25英寸以上大屏幕彩电呢？实际检修中，首先应对故障进行综合分析，观察光棚几何失真是否严重，同时观查电视机其他功能和图像状态有无变化。若光栅几何失真严重，电视机的其他功能和图像状态也不正常，则通常是总线数据发生变化引起。此时，若进入维修模式状态，对电视机的总线数据进行调整，电视机能恢复正常，则故障原因一定是机内存在高压打火引起的。此种情况，维修后交与用户用一段时间，又可能出现故障。要使维修后的电视机不再出现同一故障，必须对显像管和行输出电路采取防打火措施，如对显像管高压嘴进行防潮处理或用硅胶进行密封，对行输出变压器进行代换，在显像管石墨层与电路板冷地之间增加接地线等。

　　如果通过总线数据调整，无法使电视机恢复正常状态，用一只拷贝好数据的存储器进行代换后，电视机能恢复正常，则是存储器损坏。这种现象，在更换存储器后，基本上在相当长时间内不会再出现故障。

　　如果出现几何失真非常严重，但电视机的功能和图像状态没有发生变化，则故障应当在几何失真校正电路。此故障通过总线数据调整是不能排除的，需要对电路的硬件部分进行检查。当然，检查的范围仅限于几何失真校正脉冲形成电路及其功率放大电路和输出电路上。

　　图7是东芝超级芯片25英寸以上大屏幕彩电的场激励脉冲和光栅几何失真校正脉冲形成电路的典型应用电路。集成块TMPA8829 15脚外接场锯齿波形成电容，16脚为场激励脉冲信号输出脚，29脚为光栅几何失真校正脉冲信号输出脚，32脚为高压检测电压输入脚。从图7中可以看出，几何失真校正脉冲形成电路的输人信号来自场锯齿波形成电路。在电视机有光栅的情况下，集成块28脚有无几何失真校正脉冲信号输出，完全取决超级芯片本身是否存在故障。

　　大家知道，光栅几何失真脉冲形成电路输出端输出的是抛物波信号。调整几何失真时，调整的是抛物波信号的曲率；调整电视机的行幅时，调整的是抛物波信号中的直流分量（电压幅度）。由集成块内部电路组成的几何失真校正脉冲电路（如大家所熟悉的TA8859），在进入维修模式对行幅进行调整时，集成块的几何失真校正脉冲输出端能检测到直流电压的变化。实际上，东芝超级芯片彩电也是如此。我们在检修东芝超级芯片彩电光栅几何失真故障时，完全可以利用电路的这种特性，很方便地确定出故障范围。如进入维修模式，选中行幅调整项目对其进行调整，若调整过程中集成块28脚直流电压有变化，就判定由超级芯片内部电路组成的光栅几何失真校正脉冲形成电路无故障；若无变化，则判定光栅几何失真故障在超级芯片上。

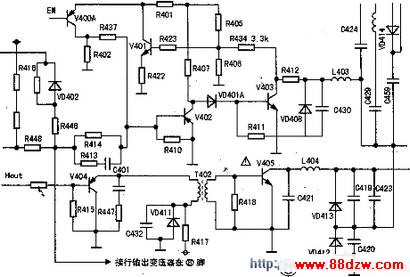

　　东芝超级芯片光栅几何失真校正脉冲功率放大电路和输出电路，其电路结构会因各个彩电生产厂家电路选型上的不同而有所不同，但其目的是相同的，均是对校正脉冲信号进行放大，并送往行输出电路。图8为长虹PF2518E彩电中的几何失真校正脉冲功率放大和输出电路的实用电路。实际上，长虹采用东芝超级芯片生产的25英寸以上大屏幕彩电中的几何失真校正脉冲功率放大和输出电路基本上都采用这种电路。
