文章摘要： 图8中，V400A、V402为前置放大器，V403为功率放大器，V405为行输出管。V401既可改善几何失真校正特性，又可对行幅起到稳定作用。来自超级芯片28脚的光栅几何失真校正脉冲信号，经V400A放大后，从集电极输出，经电阻R437加到V402的基极，放大后经VD401A加到V403的基极，放大后经R412、L403送往行输出电路上，对行脉冲进行抛物波调制，实现光栅几何失真校正。图8中，行输出变压器⑧脚送出的自动亮度控制电压分为两路：一路经R448送往超级芯片的自动亮度控制电压输入端（芯片的27脚），一路经R414加到V402的基极。当电视机光栅变亮导致显像管的束流增大时，行输出变压器
使用东芝超级单片彩电故障检修思路与技巧（四）,标签：维修技巧,http://www.88dzw.com图8中，V400A、V402为前置放大器，V403为功率放大器，V405为行输出管。V401既可改善几何失真校正特性，又可对行幅起到稳定作用。来自超级芯片28脚的光栅几何失真校正脉冲信号，经V400A放大后，从集电极输出，经电阻R437加到V402的基极，放大后经VD401A加到V403的基极，放大后经R412、L403送往行输出电路上，对行脉冲进行抛物波调制，实现光栅几何失真校正。
图8中，行输出变压器⑧脚送出的自动亮度控制电压分为两路：一路经R448送往超级芯片的自动亮度控制电压输入端（芯片的27脚），一路经R414加到V402的基极。当电视机光栅变亮导致显像管的束流增大时，行输出变压器的⑧脚电压会下降甚至变为负压。该电压加到V402基极，V402导通会增强，发射极电压下降，使V403基极电压下降，集电极电压上升。此时，若无V401组成的电路，行幅将随光栅亮度增加而增大。有了V401后，V403集电极电压上升，会使V401导通能力减弱，使V400A发射极、集电极电压上升，也就是使V402基极电压维持不变，从而保证电视机行幅不受光栅亮度的影响。实际上，V401从电路中断开，对光栅几何失真影响不大，所以，大家在检修长虹东芝超级芯片光栅几何失真故障时，通常没有必要对V401进行检查。
在光栅几何失真放大和输出电路中，容易出故障的元件是V403、C430、VD408、L403。一般来说，在光栅出现几何失真时，若查得V403损坏，不一定是V403本身质量问题引起，有可能是L403、C419、C423、VD413损坏引起的。
2、光栅呈水平亮线和场线性不正常
不可否认，水平亮线故障肯定出在场扫描电路上，既可能是场激励脉冲形成电路的问题，也有可能是场输出电路存在故障。
在所有采用东芝超级芯片生产的彩电中，场激励脉冲均由超级芯片内部电路和芯片15脚外接电容组成的电路形成（见图7）。实际上，在东芝超级芯片彩电中，场锯齿波形成电容只要不对地短路，是不会造成电视机出现一条水平亮线故障的。所以，检修东芝超级芯片彩电水平亮线故障时，只要测得芯片15脚的直流电压基本正常，就没有必要对15脚外接元件进行检查代换。

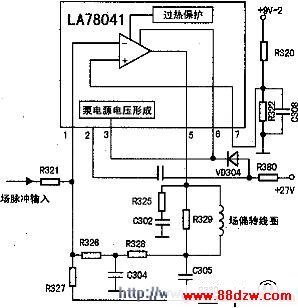

在实际维修过程中，要判定水平亮线故障是在超级芯片，还是在场输出电路，首先应对场输出电路集成块的直流工作电压进行测量。若测得场输出电路中的集成块直流电压基本正常，且场输出脚的直流电压能随输入脚电压变化而变化（断开超级芯片⑩脚，在场输出集成块的输入端上通过电位器另加+5V直流电压），则可判定水平亮线故障不在场输出电路上，而在超级芯片上。图9是长虹采用东芝超级芯片生产的PF2518E彩电场输出电路原理图。图9中，场输出集成块采用的是LA78041。
在长虹采用东芝超级芯片生产的25英寸以下小屏幕彩电中，场输出集成电路采用的是LA78040。
两种集成块的功能完全相同，区别在于输出功率不同。
图9中，集成块①脚为反相输入端。不仅来自超级芯片的场激励脉冲从该脚输入，来自场输出电路的交直流负反馈电压也从该脚输入；②脚为供电端，外接+25V电压。它是保证场输出电路正常工作的必备条件；③脚为泵电源输出，正常电压约为2.1v；⑤脚场输出脚，正常电压约为10.7V；⑥脚为输出级供电端，正常电压约为26.5V；⑦脚为同相输入端，接固定偏置电压，该固定偏置电压是保证场输出电路正常工作的必备条件之一。
在场输出电路中，只要集成块②、⑥脚无供电电压，①脚元场激励脉冲信号输入，⑦脚外电路中的元件出现故障，以及R330开路及集成块本身出现故障，才会导致电视机出现水平亮线故障。所以，检修长虹东芝超级芯片电视机水平亮线故障时，若要对场输出电路进行检查，检查重点就应当放在上述关键脚的电路上。
由于场输出集成块的输出与输入端构成交直流负反馈，所以场输出端的直流电压是随输入端的电压变化而变化的，且有20V左右的变化范围。大家在维修中，在测得集成块供电电压正常的情况下，可以利用这一特点对集成块是否存在故障进行判定。方法除前面讲的外加电源通过电位器进行判定外，也可人为将直流负反馈电路中的电阻R326、R327的阻值增大，增大后测量输出端电压是否随R326、R327阻值增大发生变化，若变化，则说明水平亮线故障不在场输出集成块。
