　　高压稳定电路的常见故障现象有：不能二次开机；无光栅：画面水平幅度不稳定；亮度不正常。
　　
　　1.不能二次开机
　　
　　故障特点表现为开机后立即转入保护待机状态。由于大屏蒋彩电保护功能完善，二次回路中任一项保护功能生效，都会进入保护待机。因此，首先应确定保护待机原因是众多保护中的哪一个支路起控动作？索尼机型二次负载回路的保护功能生效，可以通过观察红色发光管闪烁次数来判断；其他不能直观鉴别的机型，可以断开保护支路中的相关元件，观察待机保护是否解除来确认。但开路某个元件等于撤消相应的保护功能，试机动作应迅速快捷，以免扩大故障范围，造成不必要的经济损失。
　　
　　2.无光栅与亮度异常
　　
　　诱发无光栅或亮度异常故障原因很多，因此检修时也应先区分故障大致部位。前三种电路CRT管所需的电压全部在行扫描输出级形成。因此灯丝点亮就有高压；如果进一步测得R、G、B三阴极（末级视故愉出）之一电斤i正常，就可以排除前解码电路、ABL等电路故障，重点检查阳极高压、聚焦电压和帘栅电压。CRT显像管聚焦极打火会使高压和帘栅压跌落，从而引起光栅晴、严重时无光栅，这类故障在南方雨季频繁发生。
　　

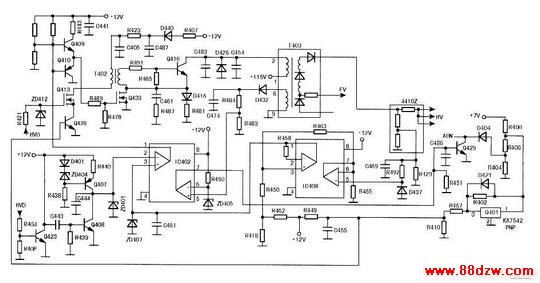

　　第4种电路与行输出级独立，CRT灯经点亮不一定就有高压产生。若灯丝点亮和三只投影管其中一只阴极电压正常，也可以确认故障在下图所示的高压形成电路中。IC402（5）脚高压取样输出端是个关键测试点，正常时约3.4V；如果测得为OV，原因有两点：一是回扫式开关电源没有振荡工作；二是高压限制保护电路起控动作。倘若IC402（5）脚电压偏离正常值过多，则表明高压和帘栅压都低于正常值，会出现光栅暗故障。图5亦属于一种典型回扫式他激型开关电源，检修方法与常见他激式开关电源基本相同，不同的是增加了一个频率/电压变换电路。
　　
　　3.水平幅度不稳定
　　
　　画面水平幅度不稳定有两大原因：一是行偏转供电B+电压不稳定，引起行偏转峰值电流和高压随B+电压变化而变化；二是高压稳压控制电路异常，使高压随电子束流变化而变化。对于图5电路来说，频率/电压转换电路（包括HVD方波激励脉冲频率稳定电路）异常，引起IC402（2）脚基准电压变化，也会造成高压随Vrcf电压变化而变化，诱发画面幅度不稳定故障。总之，本故障的检查重点是高压取样反馈环路及图5中频率/电压转换电路。
