    (3)振荡定时电容容量下降。
   (4)主负载(行扫描电路)未工作，造成开关电源负载轻引起电压升高(仅适用于稳压调整环路间接取样的电源，即稳压取样不是直接取自B+输出)。

  2．故障判断的方法与检修步骤

    (1)判断整流滤波电路是否工作在倍压整流状态的方法：测开关管集电极电雎，若比交流供电电压高出1.4倍以上，可判断开关电源输出电压高系开关管集电极电压高所致。应对倍压整流电路进行检查。对于电网电压比较正常的地区，可以拆除倍压整流滤波电路，降低电源故障率。
    (2)用替换法判断振荡定时电容是否不良。
  (3)判断脉宽调制电路故障的方法：
    ●调整交流电压法：
    用交流调压器调整交流输入电压，监测B+输出电压，使其保持在略高于正常值。(因为若取样正常，这时负反馈稳压环路当起控)然后测脉宽调整电路中各级三极管的b、e、c极电压，光耦①、②脚间压降变化，看其是否与稳压原理相符或变化趋势一致，测到某一点与稳压原理应得值相反，说明被测点的这一级有故障，不能正确传送稳压信息，使稳压失败，应逐一检查相关元件。
    ●分割法(适用于直接取样电源)：
   (4)以稳压环路中的光耦为分界面，对电路实行分割，确定故障范围。短路光耦③、④端，观察B+变化。
    1)B+严重下降或停止输出，说明热底板部分正常。故障点在B+取样电路及光耦。
    2)变化不明显或无变化，说明热底板部分有故障，详细检查此部分的脉宽调整电路。重点检查脉冲调整电路工作电压的形成电路，如滤波电容、整流管等，应采用替换法。还应检查代换各调整管和相关元件，检查铜皮是否断路。
  ●代换法(适用于直接取样电源)：

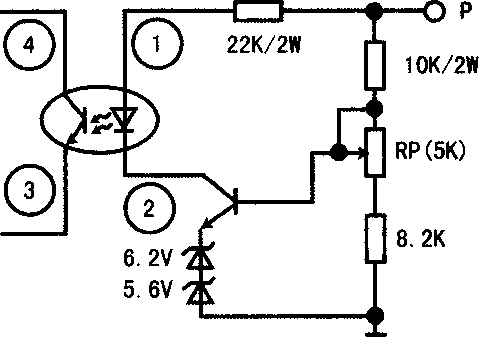

如图所示自制一个取样电路，接入对应的电路，断开原光耦③、④脚，根据检修机B+正常值，调RP至适当位置，看这时B+输出情况。
    1)B+输出基本正常，再调RP，若B+输出范围较大，说明故障在原B+取样及光耦电路，这时将B+调至比正常值略高，检测原取样电路，便可轻易找到故障 点。若原机的取样电路为分立元件，则可调整原取样调整电位器，测相关工作点电压是否作相应变化以便找出故障点。
   2)B+仍然高，说明故障在脉冲调整放大电路(热地板部分)，这时可以根据工作原理，人为逐级改变工作点电压，使B+朝着下降的方向变化。从光耦至开关管b极逆向查找，若到哪一级符合了变化规律，则说明此级到开关管b极基本正常，故障在这一级至光耦间，于是进一步查出故障点。
   另外，可以取消光耦，在光耦③、④脚间接一可调电位器进行检修。
    注意事项：检修电压高的机器，应尽量脱开各负载，B+接假负载，避免故障扩大，特别是CPU+5V供电取自同一电源的机器，还用采取保护措施，防止CPU损坏。
