LM4911的不同电源导通时间推荐电路
[10-10 20:39:48] 来源:http://www.88dzw.com 音频电路 阅读:8379次
文章摘要: 如图所示为LM4911的不同电源导通时间推荐电路。该电路采用一个控制器,利用控制器内的MOSFET管对LM4911关断控制(SD)端进行控制,以达到放大器导通时间的调控。
LM4911的不同电源导通时间推荐电路,标签:音频电路,电路设计,http://www.88dzw.com

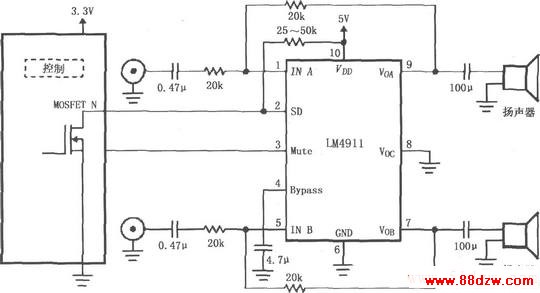

如图所示为LM4911的不同电源导通时间推荐电路。该电路采用一个控制器,利用控制器内的MOSFET管对LM4911关断控制(SD)端进行控制,以达到放大器导通时间的调控。
