一、电路工作原理

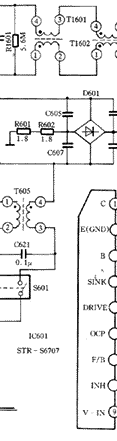

　　该机开关电源电路如图1所示。它由整流、振荡及稳压控制、保护、待机控制等电路组成。电源共输出＋115V、＋16V和＋12V三组直流电压。
　　1.整流电路　当电源接通时，220V交流电由C1601、T1601、T1602、C621、T605等组成的噪声滤波器滤除干扰后，送至D601进行整流，再经C604、C631滤波后，形成＋300V左右直流电压，一路经保险电阻R611后，通过开关变压器T601的②～③、④～⑤绕组向IC601①脚(开关管集电极)供电；另一路经R617、R610和R636向IC601⑨脚提供启动工作电压。R601、R602为开机限流电阻。
　　2.振荡及稳压控制电路　该电路主要由IC601、T601及其外围元件构成。为方便叙述，先将IC601各管脚功能说明如下：①脚为开关晶体管集电极；②脚为开关晶体管发射极，IC601内部电路接地端；③脚为开关晶体管基极；④脚为开关晶体管基极电流的吸收端，它与外分压电阻构成对开关管基极电压的控制，从而决定开关管的导通与截止；⑤脚为开关管基极驱动电流输出端；⑥脚为过电流保护检测电压输入端；⑦脚为稳压信号反馈输入端；⑧脚为导通、截止时间的控制端(根据该端输入电压的高低，在IC601内部进行比较，以开通或关断IC601内部的振荡器，从而改变IC601的导通与截止时间)；⑨脚为IC601电源电压输入端。
　　电源接通时，300V直流电压经R617、R610和R636降压后向IC601⑨脚供电，当电容C624两端电压达到8V左右时，IC601内部振荡电路起振，IC601开始工作。电源工作正常后，T601⑦～⑧绕组的交流电压经D610整流、C624滤波后继续为IC601供电。
　　IC601起振后，振荡驱动信号由⑤脚输出经R624、D607、C623等供给IC601③脚(开关管基极)，以驱动开关管导通→截止→导通进入开关振荡状态。电阻R624、R629为开关管偏置电阻，IC601④脚对基极电流进行吸收(分流)，可保证开关管在截止时形成反向偏置，从而使振荡波形如图2所示，开关管可靠截止。绕组⑦～⑧产生电压还经D611整流，R626、R627分压加至IC601⑧脚，该脚电压的高低决定了IC601内部振荡器振荡与否，以保持开关振荡电路工作在准谐振状态。稳压控制电路主要由IC602、IC603等构成。IC602为误差检测电路，IC603为光电耦合器。当因某种原因使115V输出电压升高时，IC602②脚电压下降，从而使IC603中发光二极管工作电流增大，发光强度增加，IC603中光敏三极受增强的光照后，导通电流上升，并经IC603③脚加至IC601⑦脚，从而使IC601内部振荡器提前翻转，开关管异通时间缩短，使电源输出电压下降并稳定在正常值。同理，当115V电压因某种原因下降时，控制过程与上述相反，最终使开关管导通时间延长，输出电压上升并保持稳定。
　　3.保护电路　该电源具有过压保护、过流保护和过热保护功能。
　　当电源电压升高而使IC601⑨脚的供电电压超过9.2V时，IC601内的过压保护电路(OVP)开始工作，使振荡器停振，开头管截止，电源无输出。
　　过流保护取样电路由R622、R623、R625构成，当某种原因使开关管工作电流异常增大时，R622上压降必然增大，该电压加至IC601⑥脚，造成IC601内部过流检测电路启动，振荡器停振，从而实现了过流保护。R623、R625在此兼做直流偏置。
　　当IC601的表面温度超过150℃时，IC601内部过热保护电路工作，迫使振荡器停振，电源无输出。
　　4.待机控制电路　该机的待机控制是通过IC521四端稳压器来实现的。IC521比普通三端稳压器多一个控制端子④脚，当该端加高电平时，IC521②输出正常的9V工作电压。当遥控关机使电视机处于待机状态时，IC001{30}脚输出低电平加至IC521④脚，则IC521②脚无电压输出，使供给行、场振荡、中放、伴音及彩色信号处理等电路的工作电压为零，电路停止工作。此时，开关电源各路输出电压均降低并维持IC601和微处理器IC001工作，电源处于“半休眠”状态。
