　　二、故障检修方法
　　该机电源常见故障现象为接通电源即烧保险和不烧保险但无光栅、无伴音两种。
　　1.接通电源即烧保险的检修　接通电源即烧保险，说明电源电路中有短路性的故障。
　　检修时，首先观察保险丝的熔断情况，如保险丝熔断且管内严重发黑，表明整流滤波电路或开关管有击穿短路故障，这时应重点检查整流滤波电路中D601、C603～C607以及IC601中开关管等。若保险管熔断而管内并不发黑，常为IC601内部其它电路特别是驱动电路击穿短路，T601次级各路电压输出电路中整流滤波元件及行、场输出电路发生短路性故障，这些电路发生故障除各自电路元件偶然损坏外，大部分原因是电源保护电路失控造成的。因此检修时也应对保护电路故障进行确认和检查。当保险丝熔断而管内并不发黑时，重点检查的元件是IC601各脚在路正反阻值是否正常；D604～D606、C609、C610、C614是否击穿或漏电；行输出管Q802、场输出电路IC551等是否击穿损坏。保护电路R608阻值是否增大、C624容量是否变小等。
　　当发生上述故障时，往往伴随着限流电阻R601、R602和保险电阻R611等的开路损坏，检修时应予以检查更换。
　　2.不烧保险但无光栅、无伴音的检修　不烧保险但无光栅、无伴音一般有三方面的原因：(1)电源电路中的整流滤波及启动电路等有开路性故障；(2)电源电路失常使保护电路动作；(3)待机控制电路有故障，使电源处于直流关机状态。
　　无光栅、无伴音，待机指示灯不亮，这是无电源电压输出的明显特征，说明电源电路没有振荡或无驱动电平，以及启动电路开路或整流滤波电路开路等。

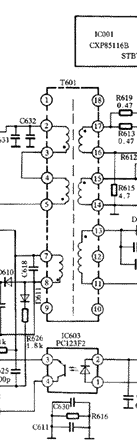

　　检修时，在接上电源后首先测试＋115V、＋12V、＋16V三组直流电压，如果均为零，可确认故障发生在电源部分。再测整流输出C604上应有300V左右直流电压，若无此电压表明整流电路有问题，可对从电源输入至整流输出各点进行检查。如果300V电压正常，再测厚膜集成电路IC601①脚有无300V电压，若电压正常，表明T601②～⑤绕组正常。然后再检测IC601其它各脚电压，如果均为零，说明开关电源没有启动。由电路分析可知，正常工作时，IC601⑨脚应有8V左右直流电压，若无电压，肯定是IC601启动供电电路有开路性故障，应重点检查R617、R610、R636及相关引线(铜箔连线)是否有开路之处。在上述元件和引线无异常时，可能是IC601⑨脚内部电路故障，可测其正反向电阻判断(在路正测为7.2kΩ，反测为300kΩ左右)。当IC601⑨脚有正常电压而电源无电压输出时，可能是IC601内部振荡器或驱动器有问题。
　　另外，当电阻R622开路时，使开关管电流回路中断，也会导致上述故障。
　　如果电源电路失常使保护电路动作，造成无光栅、无伴音时，其故障特征是三组直流输出电压在开机瞬间有而后消失，或待机指示灯内亮一下后熄灭。这种现象说明电源电路输出电压失控或负载过重。检修时，首先测IC601⑨脚电压是否增至11V，若增至此值，为过压保护。若正常，再测IC601⑥脚电压，正常为0V，若增至0.3V以上时为过流保护。

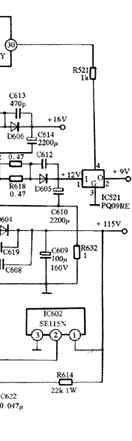

　　若稳压电路失控时应重点检测IC602、IC603等组成的稳压控制回路。看IC602是否损坏，R614是否阻值变大，IC603光电耦合器是否性能变差或损坏。检查IC603时可将其从电路板上焊下，用一节干电池串47Ω电阻，电源正极接①、负极接②，用万用表R×1k挡黑笔接④、红笔接③测试其电阻值，接入电池时阻值较小，不接电池时应很大，否则说明IC603有问题。
