彩电保护电路的检修技巧

文章摘要： 现在几乎所有的彩电都设有保护电路，但保护点的多少却大不相同。有的彩电设计时保护电路设计得很完善，取样点很多；而有的彩电保护电路就设计得比较简单：从维修角度来讲，保护电路设计得复杂并不是一件好事，取样点越多，一旦发生保护时，维修起来就越困难．同时对故障的部位也不容易判断?比如场扫描的故障，如果在场扫描部分没有设保护点，则通过故障现象一看就能判断出故障部位，但如果在场扫描部分设有取样点，一旦发生场扫描故障，就切断电源或行振荡，则不容易判断出故障。 要熟练地修理保护电路动作的故障，首先要认识保护电路。最简单的保护电路是保险丝、保险电阻之类的，这里我们不谈，在此重点介绍一些电子保护电路。

彩电保护电路的检修技巧,标签：维修技巧,http://www.88dzw.com
    现在几乎所有的彩电都设有保护电路，但保护点的多少却大不相同。有的彩电设计时保护电路设计得很完善，取样点很多；而有的彩电保护电路就设计得比较简单：从维修角度来讲，保护电路设计得复杂并不是一件好事，取样点越多，一旦发生保护时，维修起来就越困难．同时对故障的部位也不容易判断?比如场扫描的故障，如果在场扫描部分没有设保护点，则通过故障现象一看就能判断出故障部位，但如果在场扫描部分设有取样点，一旦发生场扫描故障，就切断电源或行振荡，则不容易判断出故障。     要熟练地修理保护电路动作的故障，首先要认识保护电路。最简单的保护电路是保险丝、保险电阻之类的，这里我们不谈，在此重点介绍一些电子保护电路。   一、几种常见的保护电路

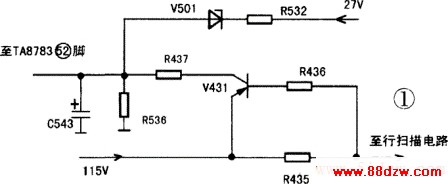

    所有的保护电路可归结为电流保护和电压保护两类，彩电中诸如X射线保护、场扫描停振保护等等，最终也是通过枪测取样电阻上的电压或电流而获得保护的，至于保护的结果，常见的有以下几种：1．使整机进入待机状态；2．使开关电源停振；3．使行振荡停振；4．使显像管截止。     下面介绍如何分析、修理几种常见的保护电路。     1．图1电路中，保护电路的取样点有两个：一是27V电压，该电压由行输出变压器输出，供场输出级用，如果27V电乐过高，大于V501的稳压值(30V)，V501即反向击穿，TA8783 52脚电压大于OV，X射线保护电路动作，行扫描电路停止工作，另一个是取样点行电流：115V电压经R435加到行输出电路，行输出电路的工作电流在R435上产生一压降，该电压一旦大于V431的导通电压，V431即导通，115V电压经R437、R536分压后加到TA8783的52脚，行扫描电路停止工作。

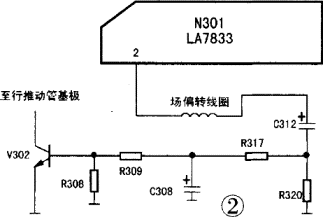

    采用这种保护电路的机器，保护电路一旦动作将造成行扫描电路停止工作。检修时首先应测量主电源电压是否过高，若正常，则检查行逆程电容是否容量变小、开路等，如果也正常，则可暂时拆下行管后开机，这时保护电路应该不再动作(C543正端电压应为0V)，若仍然动作，要么是行输出电路中有短路(比如行输出变压器内部线圈短路)，要么是保护电路误动作，可对保护电路的元件仔细检查。     拆下行管后若保护电路不再动作，可能是行扫描电路中有问题，也可能是保护电路误动作。有条件的话可用示波器测一下前级行振荡电路输出的行频是否太低，若正常的话，可以断开保护电路强行开机，以便进一步判断。     有些人指责别人断开保护电路，说那样做很危险，会造成大面积元件损坏等等。但是由显像管漏气而引起的保护，如果坚持不断开保护电路，是无法判断的，因为保护电路动作，行扫描电路停止工作，不会产生高压，看不到管颈中的紫光，维修就进行不下去，下面举例说明。     例：金星C6478型机三无，继电器“嗒嗒”响。     检修：查主电源输出电压为115V，正常；测行推动管V482的c极电压也是115V，说明行推动级未工作；测TA8783 40脚电压正常，再测52脚x射线保护脚电压为1．5V，说明故障是保护电路动作引起的。     为了确定保护原因，先拆下两只逆程电容，用电容表测量，发现容量完全正确。因电源电压输出正常，逆程电容也没有损坏，保护原因一时不明，只好断开保护电路，再根据现象做进一步判断。TA8783的保护取样点有两路，一路是场，一路是行。我们先断开场一路。挑开V501后开机，发现仍然保护，说明保护是由行扫描电路引起的。将TA8783的52脚接地后开机，发现图像完全正常，怀疑保护是行扫描保护取样电路误动作引起。测量V43 1正常，拆下R435测量，发现阻值是1Ω，与图纸所标的O．56Ω不符，更换R435后故障排除。     R435只要阻值稍微变大一点就会引起行保护电路提前动作。测量它时必须用数字万用表，因为普通机械万用表的测量精度没有数字万用表高。所以在更换R435时，最好用阻值相同的；如果阻值比原来的小，则会使保护不灵敏，失去了保护作用。如果手头没有0．56Ω的电阻．可用两个1Ω/1W的电阻并联来代替。     2．图2电路中，场偏转电流在R320上产生压降，一旦场偏转电流过大，R320一卜产生压降也大，将使得V302导通，行推动管截止，行扫描电路停止工作。这种保护电路是在场偏转电路出问题时，避免出现水平亮线，以免灼伤显像管。
