彩电保护电路的检修技巧

文章摘要： 此电路中，C308是一个较关键的元件，其作用是将锯齿波电压变成直流电压。如果C308开路或容量变小，会使保护电路误动作，严重时会烧行管，因为C308开路，V302的b极加的是一个锯齿波，它的c极也将输出一个锯齿波，此锯齿波与行激励脉冲叠加，使行激励脉冲发生畸变，造成行激励不足，导致行管烧毁。 3．图3电路取自A3机芯，它有两路取样点：一路取自显像管灯丝电压；另一路取自行管发射极电阻．R435。V461和V462是控制管。在此电路中，R435与图1电路中的R435一样，损坏后必须换同值电阻，不然会引起保护电路误动作或迟钝。 4．图4电路是金星I)29()1型机所用的保护电路

彩电保护电路的检修技巧,标签：维修技巧,http://www.88dzw.com

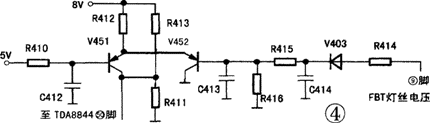

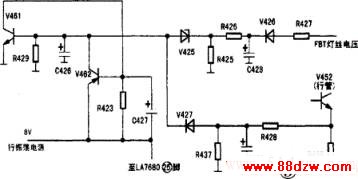

    此电路中，C308是一个较关键的元件，其作用是将锯齿波电压变成直流电压。如果C308开路或容量变小，会使保护电路误动作，严重时会烧行管，因为C308开路，V302的b极加的是一个锯齿波，它的c极也将输出一个锯齿波，此锯齿波与行激励脉冲叠加，使行激励脉冲发生畸变，造成行激励不足，导致行管烧毁。     3．图3电路取自A3机芯，它有两路取样点：一路取自显像管灯丝电压；另一路取自行管发射极电阻．R435。V461和V462是控制管。在此电路中，R435与图1电路中的R435一样，损坏后必须换同值电阻，不然会引起保护电路误动作或迟钝。     4．图4电路是金星I)29()1型机所用的保护电路。TDA8844N2的50脚具有X射线保护功能。当该脚的电压大于3．9V时，40脚就无行激励脉冲输出。注意，在正常情况下，V451截止，V452饱和。50脚的电压由R413、R411分压决定，由于某种意外的原因(如电源电压升高，逆程电容开路等)使得高压过高，则行输出变压器的⑨脚输出的灯丝电压也将升高，经V403整流后的电压也升高，造成V452截止，V45 l饱和，此时50脚的电压将由R412、R413并联后再和R41 1分压决定，显然高于3．9V，在这种情况下，X射线保护电路动作，40脚无行激励脉冲输出，行扫描停止工作，达到保护的目的。   二、保护电路故障的判断
    保护电路动作所造成的故障，一般可分为三种情况：1．机器的确有问题；2．机器本身没有问题，而是取样电路有问题；3．保护电路自身有问题。情况2、3均属于保护电路误动作。     当保护电路动作后，首先应假定不是保护电路误动作，不要急于将保护电路断开，先做一些常规测试，比如先测量一下整机的电源供电电压，看是否太高。有些保护电路动作后，会让歼关电源停振或进入待机状态，此时不妨将开关电源的所有负载断开，在主电源输出端接上一个100W的灯泡作假负载，开机，看电源输出是否正常，然后根据保护电路的性质作进一步判断：     1．如果电源输出正常，保护电路是从场或行扫描电路中取样，则场或行扫描电路有问题，也可能是保护电路误动作；     2．如果电源输出为0V，保护电路是从场或行扫描电路中取样，则可能是保护电路误动作或电源本身故障；     3．如果电源输出为0V，保护电路是从主电源上取样，则可能是电源输出电压太高造成保护电路动作，也可能是保护电路误动作，可断开保护电路作进一步判断。     保护电路动作的结果，无非是使电源无输出或使行振荡停振。比较好的机器往往有两套或两套以上的保护电路：在电源输出端设一个检测点，如果电源输出电压高，就使开关电源停振；在场或行扫描电路另设检测点，如果有问题就使行振荡停振，这样的保护电路一旦有问题，在维修时较容易判断故障部位。还有一种保护电路，有五级六个取样点，任何一路出问题，结果都是切断电源。这种保护电路一旦动作，在维修时如不将其一路一路地断开，故障很难判断。既然在维修时，保护电路的断开是必须的．那么怎样断，什么时间断就是一个技巧问题。我们不主张采用“一锅端”的方法．士匕如说一个可控硅上接有五六个取样点，你如果将可控硅拔掉，所有保护全部取消，这样不好。在断开某一路保护电路之前，先要搞清楚，该路保护的是什么，断开后所造成的最坏情况是什么。应该本着这样一个原则：将危害最轻的取样点先断开。有些地方之所以没保护，是因为一旦该部位出了问题后，电视机长期工作会造成损失，如果是为了维修，短时间地断开一下，是不会造成什么后果的。比如图2电路，是 为了防止一旦场电流太大，立即使行振荡停振。场输出集成电路的供电是由行输出变压器提供的，行振荡停振后供电也就切断了。将V302拆除，所造成的最坏情况就是水平一条亮线，短时间开机是不会灼伤显像管的。     有些保护电路断开后，造成的损失可能很大。比如图1电路中，V431是行电流保护电路，如果逆程电容开路，V431断开后行 输出变压器输出的各路电压均大幅度上升，不但会烧行管，还有可能烧场输出集成块，严重时甚至将显像管管颈打断!你可能会说不是还有一路27V保护吗?27V上升后不是也能使TA8783的52脚电压』二升而得到保护吗?问题是我们无法确定究竟是破坏在前还是保护在前。对于这种保护，应该先确定取样电路没有误动作(通过测量保护电路中的元件)，然后更换行逆程电容等，尽量不要断开，实在要断开，也应先将管座拔下来。
