松下NV-DX100数码摄像机电源指示灯闪烁报警，LCD显示屏显示F05故障代码，随后关机保护

文章摘要：此机开机放入DV带，能正常加载，但几秒钟后机器电源指示灯闪烁报警，LCD显示屏显示FO5故障代码，随后关机保护，再次开机后故障依旧，但能正常出仓和卸载。分析检修：电路如图所示。该机具有自检功能，当故障出现时能自我保护，关机并提示相应的故障代码。根据显示故障代码FO5，初步判断故障出在磁鼓本身及磁鼓伺服驱动电路。拆开机器外盖部分，加电开机后放入DV带，机器能正常加、卸载，说明机械部分一切正常，但磁鼓不转。更换整套磁鼓后，故障依旧，说明不是磁鼓本身原因造成的，于是重点检查磁鼓伺服驱动电路。测IC2201（21）～（23）脚电压都为2.1V，正常；测（15）-（17）脚正常；测（13）、（14）脚电

松下NV-DX100数码摄像机电源指示灯闪烁报警，LCD显示屏显示F05故障代码，随后关机保护,标签：电视维修,http://www.88dzw.com

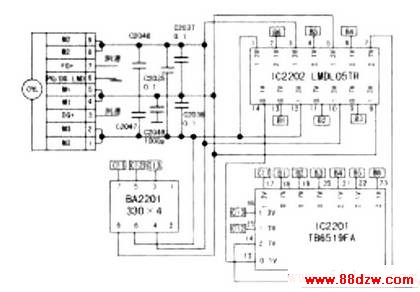

　　此机开机放入DV带，能正常加载，但几秒钟后机器电源指示灯闪烁报警，LCD显示屏显示FO5故障代码，随后关机保护，再次开机后故障依旧，但能正常出仓和卸载。分析检修：电路如图所示。该机具有自检功能，当故障出现时能自我保护，关机并提示相应的故障代码。根据显示故障代码FO5，初步判断故障出在磁鼓本身及磁鼓伺服驱动电路。拆开机器外盖部分，加电开机后放入DV带，机器能正常加、卸载，说明机械部分一切正常，但磁鼓不转。更换整套磁鼓后，故障依旧，说明不是磁鼓本身原因造成的，于是重点检查磁鼓伺服驱动电路。测IC2201（21）～（23）脚电压都为2.1V，正常；测（15）-（17）脚正常；测（13）、（14）脚电压偏低。断开（13）、（14）脚，测引脚电压分别为0.2V和2.8V，说明IC2201没有损坏。而只有驱动块IC2202不正常，才能引起IC2201引脚电压不正常。用数字万用表测IC2202各引脚电压和正常电压对比，发现除（2）、（4）、（6）、（9）、（11）、（13）脚和正常值相符，其他各脚电压均明显偏低，手摸IC2202感觉明显发热。根据电路分析，能够引起IC2202不正常的外在因素都已经排除，只有IC2202本身损坏，才能造成各引脚电压不正常。将此集成块换新后，能正常的摄录和重放。
