创维25T83型(3P36机芯)彩电三无

文章摘要：该机故障现象为三无。通电试机，似乎还有一点反应，用万用表电阻挡测量，发现电源插头的电阻从2kΩ逐渐减小到数十欧姆，最后稳定在10Ω左右，显然是消磁电阻的阻值。拆开机壳检查，发现电源保险F601完好，开关管Q601BUT12AF炸裂，电阻R602（47Ω/15W）损坏。查看资料得知分立元件开关电源（3）与4P30电源电路基本相同，只是元件位号不一致。资料中电路图标明：（1）如烧开关管应检查c909是否开路，同时检查ZD907是否短路。（2）此电源空载和带假负载时，都会造成无+B电压输出。3P36机芯电源中，位号为C909在4P30机芯中位号为C609，是一只标

创维25T83型(3P36机芯)彩电三无,标签：电视维修,http://www.88dzw.com

　　该机故障现象为三无。通电试机，似乎还有一点反应，用万用表电阻挡测量，发现电源插头的电阻从2kΩ逐渐减小到数十欧姆，最后稳定在10Ω左右，显然是消磁电阻的阻值。拆开机壳检查，发现电源保险F601完好，开关管Q601BUT12AF炸裂，电阻R602（47Ω/15W）损坏。查看资料得知分立元件开关电源（3）与4P30电源电路基本相同，只是元件位号不一致。资料中电路图标明：（1）如烧开关管应检查c909是否开路，同时检查ZD907是否短路。（2）此电源空载和带假负载时，都会造成无+B电压输出。

　　3P36机芯电源中，位号为C909在4P30机芯中位号为C609，是一只标有O.001μF/2kV的小瓷片电容。ZD907在4P30机芯中位号为ZD603，是一只20V的稳压管。检查发现，ZD603击穿（注：因没有3P36的电路，此文均以3P36与4P30比较，以4P3（）电路给大家介绍修机历程）。把R602、Q601、ZD603更换后，接好电压表监测+B电压。通电试机，待机电压为60V，按“频道+/-”键开机，只听轻微的“喀”声后，+B电压慢慢减小。直到回零。复测电路，开关管Q601击穿，电阻R602（47Ω/15W）再度损坏。由于手头没BUT12AF，便用C4237代替。BUT12AF是小管，而C4237是大管，代换时要用导线连接。后询问方知可以用其他型号的电源管代换BUT12AF，看来代换不成问题。

　　为了稳妥起见，在损坏的R602两端并联一只白炽灯，接好电压表监测+B电压，通电试机。只见220V/200W白炽灯发光正常，+B电压已达到185V。

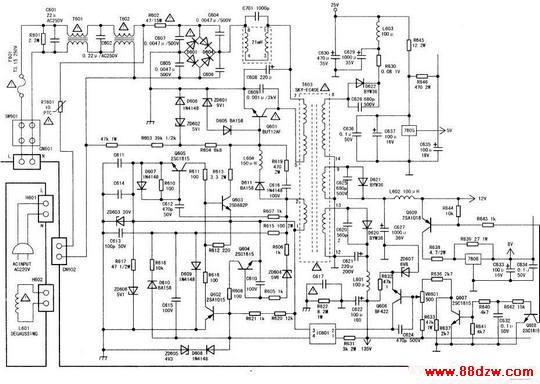

　　迅速关机。仔细检查电路，发现Q603、R613也连带损坏。R613是Q603集电极电阻，烧坏后只能看清五环的前两环是橙橙。查看《创维彩电上门速修速查手册》，分立元件开关电源（3）R613标的阻值是33Ω。与能看清的两环一致。遂用33Ω/2W的电阻更换，故障依旧，+B电压还是居高不下。再次求助同行，说是光耦IC601可能有问题。将其拆下用自制的光耦检测仪检测，正常。不得不展开地毯式搜索，电源初级的所有元件都没有问题。电话询问本地创维售后服务的李师傅，说可能是电源次级存在问题，并说电源负载存在问题也会烧开关管，这种电源不像其他电源，负载短路会没有输出。我想，次级短路，+B电压不会升高只能下降。还是在电源初级找问题。翻阅创维电路图集中4P30机芯电路图和4P36机芯部分一致，元件位号也一致，其中R613不是33Ω，而是3.3Ω。遂用3.3Ω/2W的电阻更换，整机恢复正常。R613阻值异常，导致反馈电路对开关管Q601控制能力减弱，从而导致+B电压开机瞬间升高损坏元件。4P30机芯相关电路见下图。

　　因为没有先对电路进行排查，没有发现损坏的Q603和R613，导致烧毁开关管。
