松下NV-SDSOMC录像机重录伴音发闷

文章摘要： 在录像过程中，将录像机的音、视频输出插座分别与电视机的音、视频输入插座相连接，电视机的图像、声音正常。可见，录像机已由天线接收射频信号，高频头变频后，经TV解调器输出了音、视频信号。根据故障现象，录像机音频电路的录、放共用部分工作正常，故障可能发生在记录放大电路、均衡放大器、音频信号控制电路，俯磁振荡电路等音频电路。 为了便于分析故障原因，下面简要介绍一下该录像机音频电路的工作原理。 NV—SD50MC音频录放电路如图所示。 音频录放电路主要由IC4001(XRA7766AS)组成。被录的线路音频信号直接由输入插口JK3902进入输入、输出电路板，经C3913耦合到I

松下NV-SDSOMC录像机重录伴音发闷,标签：MP4维修,http://www.88dzw.com

    在录像过程中，将录像机的音、视频输出插座分别与电视机的音、视频输入插座相连接，电视机的图像、声音正常。可见，录像机已由天线接收射频信号，高频头变频后，经TV解调器输出了音、视频信号。根据故障现象，录像机音频电路的录、放共用部分工作正常，故障可能发生在记录放大电路、均衡放大器、音频信号控制电路，俯磁振荡电路等音频电路。

    为了便于分析故障原因，下面简要介绍一下该录像机音频电路的工作原理。

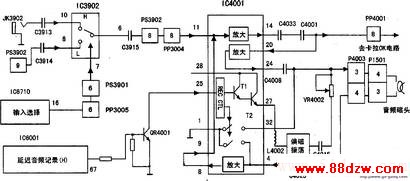

    NV—SD50MC音频录放电路如图所示。

    音频录放电路主要由IC4001(XRA7766AS)组成。被录的线路音频信号直接由输入插口JK3902进入输入、输出电路板，经C3913耦合到IC3902(BA7604N)的⑩脚，调谐音频信号通过PS3902排插⑨脚进入输入输出电路板，经C3914耦合到IC3902的⑧脚。这两路音频信号进入IC3902，经过输入选择后从⑥输出。选择控制信号由IC6710的16输出，经PP3005⑥-PS3901⑥—IC3902⑦，在高电平时输出线路音频信号，在低电平时输出调谐音频信号。被录的音频信号经C3915耦合→PS3902⑧从输入输出电路板输出→PP3004⑧，进入主电路板→IC4001 11放大→14输出→C4033、C4001耦合→分两路，一路经PP4001⑧，去卡拉oK电路作EE信号输出；另一路通过20返回IC4001→放大24输出→C4008耦合→加偏磁振荡信号→P1501④送音频磁头记录。在记录时，系统控制微处理器IC6001 67输出延迟音频记录高电平，经QR4001倒相成低电平，再经IC4001 25控制32上的开关断开，④上的开关接地，使磁头构成记录通路。偏磁振荡器主要由Q4001、  变压器T4001和反馈电容C4016等组成，它受控于IC4001 25脚。当录像机处于录像状态时，IC4001 25变为低电平，该控制信号使IC4001内部的两个三极管T1、T2饱和：IC4001的28与27脚连通，27脚获得 12V电压，该电压经L4002为偏磁振荡器提供工作电压，偏磁振荡得电工作。偏磁振荡器产生的偏磁信号由T4001④输出，经VR．4002调整并与音频信号叠加后送音频磁头记录。同时，该偏磁振荡器还从T4001⑤脚输出一路振荡信号，通过P4001①送到音消磁头，消抹掉原来的音频磁迹。

    通过倾听重录后的声音，惊奇地发现发闷的声音并非重录的声音，而是原来磁带上的音频信号未被正常消去。使录像机处于录像状态，用示波器观察偏磁振荡器的输出端，未发现偏磁振荡信号；用万用表测得偏磁振荡电路工作电压几乎为零，测得IC4001 28脚电压为12．2V，27脚电压为0．2V，25脚电压为10．2V。在录像状态，27、25脚应分别为高、低电平。按动录像键(REC)，系统控制微处理器ICl6001 67的电平可以正常变化，而QR4001的基极电位无变化，可见从IC6001 67脚到QR4001基极之间的线路已断路。经检查发现，该线路中有一处电路板的正、反面连接线虚焊，焊接好后，故障排除。
