（3）初始占空比：初始占空比越高，U1电压较大，其上升到被测电压值的时间也就会越短，完成A/D转换的速度也就越快。
由上所述，A/D转换的速度可以通过提高单片机的工作频率，并在预知被测电压范围时尽可能地设置较高的初始占空比值来加快转换速度，如果所要求的 A/D转换精度要求不高，还可以在软件中缩短PWM输出的延时时间来提高A/D转换速度。若单片机带有外部电平变换中断和定时器中断，其A/D转换的精度和速度还可以得到提高。
5、输入电压的测量范围：
A/D转换的输入电压测量范围为0V至单片机的电源电压（VDD），若需要提高被测电压范围，可将输入电压通过电阻分压后进行测量，但其A/D转换的误差会受分压电阻影响。
6、A/D转换通道的多路扩展：
    图中所用的运算放大器为LM324，该集成电路内部带有4个运放，其余3个运放的输入端可分别作为另外3个A/D转换通道，其输出端与单片机连接，在软件上略作修改，就可以在不增加成本的情况下实现4路A/D转换。
7、用同样的工作原理实现D/A转换：

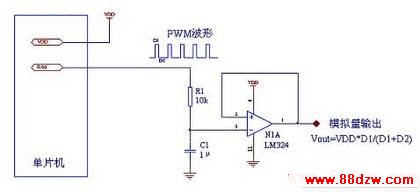

    如图二所示，可使该电路很容易地只用单片机的一个I/O脚实现D/A转换功能。其输出的模拟量电压Vout="VDD"*D1/（D1+D2）。该输出电压带有纹波，当RC值足够大时，该纹波值几乎为零，可忽略不计。

图二

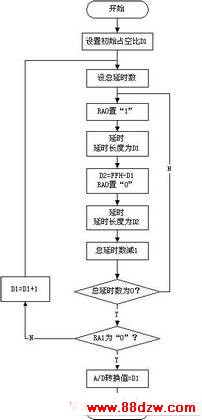

8、单片机的A/D转换软件程序流程图：
