用８９Ｃ２０５１控制的智能密码锁

[09-08 11:36:42]   来源：http://www.88dzw.com  微机|单片机   阅读：8390次

文章摘要：本密码锁控制器由AT89C2051单片机组成, 工作稳定可靠, 保密性高, 实用性强, 并具有报警控制功能。 一、电路组成和原理图工作原理图如附图一所示, 该电路由AT89C2051做控制元件, P1口为键盘口, 其中P1.4～P1.7为键盘扫描输出口, P1.0～P1.3为键盘扫描输入口； P3口为信号输出口, 其中P3.0输出开锁控制信号去驱动电磁锁, P3.1输出密码错信号, P3.2输出报警控制信号去驱动报警器。1脚为复位端，4脚、5脚接晶振，各元器件参数如图所示。该电路键盘由16个按键组成,15个“数字”键, 1个“输入”键； 密码由

用８９Ｃ２０５１控制的智能密码锁,标签：电路设计,http://www.88dzw.com

　　本密码锁控制器由AT89C2051单片机组成, 工作稳定可靠, 保密性高, 实用性强, 并具有报警控制功能。
一、电路组成和原理图
　　工作原理图如附图一所示, 该电路由AT89C2051做控制元件, P1口为键盘口, 其中P1.4～P1.7为键盘扫描输出口, P1.0～P1.3为键盘扫描输入口； P3口为信号输出口, 其中P3.0输出开锁控制信号去驱动电磁锁, P3.1输出密码错信号, P3.2输出报警控制信号去驱动报警器。1脚为复位端，4脚、5脚接晶振，各元器件参数如图所示。该电路键盘由16个按键组成,15个“数字”键, 1个“输入”键； 密码由8位数字组成（可由用户对程序稍加修改设置为任意位数的密码），每位数字均可为15个数字中的任意一个数，这样组成的密码不可破译，特别是当别人不知密码位数时更不可破译。

用８９Ｃ２０５１控制的智能密码锁

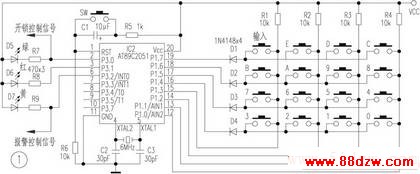

　　　　　　　　　　　　　　图一
二、工作原理
　　通电复位，电路进入就绪状态，等待用户输入密码。当用户输入密码并按下“输入”键后，如输入密码正确则由P3.0输出开锁控制信号且绿灯亮，如输入密码错误则由P3.1输出密码错误指示信号红灯亮，如连续三次输入密码错误则由P3.2输出报警控制信号且黄灯亮，并且必须等待解出报警后方可重新开锁。

三、源程序
        ORG  0000H
       MOV P3,#0BFH
       MOV R4,#00H
BEGIN: MOV R0,#01FH
       MOV R3,#00H
KEY  : MOV P1,#0FH
       MOV A,P1
       ANL A,#0FH
       CJNE A,#0FH,KEY1
       SJMP KEY
 KEY1: MOV P3,#0BFH
       LCALL DEL12
       MOV A,#0EFH
 KEY2: MOV R2,A
       MOV P1,A
       MOV A,P1
       ANL A,#0FH
       CJNE A,#0FH,KEY3
       MOV A,R2
       SETB C
       RLC A
       JC KEY2
       SJMP KEY
 KEY3: MOV B,#0FBH
 KEY4: RRC A
       INC B
       JC KEY4
       MOV A,R2
       SWAP A
 KEY5: RRC A
       INC B
       INC B
       INC B
       INC B
       JC KEY5
 KEY6: MOV A,P1
       ANL A,#0FH
       CJNE A,#0FH,KEY6
       LCALL DEL12
       LCALL OPREAT
       LJMP KEY         ORG 0100H
DEL12: MOV R6,#01EH
 DEL2: MOV R7,#64H
 DEL1: DJNZ R7,DEL1
       DJNZ R6,DEL2

[1] [2]  下一页
