2 TMS320F2812的SPI接口设计

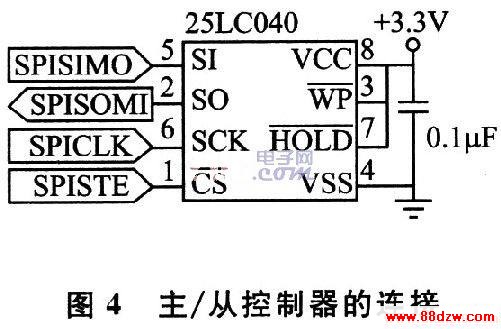

    TMS320F2812与25LC040的硬件连接如图4所示。TMS320F2812工作在主模式，SPISIMO为主模式下的数据输出接口，连接到25LC040的数据接收端口；SPISOMI为主模式下的数据输入接口，连接到25LC040的数据发送端口；时钟信号SPICLK和片选信号SPISTE均由TMS320F2812产生。写保护引脚直接接高电平以确保25LC040总是可以被写入。

2．1 SPI模块的设置
    SPI模块的波特率可由如下两种情况计算得出：
    ①SPIBRR=3～127，波特率的计算公式为：
      SPI波特率=LSPCLK／(SPIBRR+1)
    ②SPIBRR=O～2，波特率的计算公式为：
      SPI波特率=LSPCLK／4
    LSPCLK是TMS320F2812的低速外设时钟频率；SPIBRR是SPIBRR寄存器的值。将LSPCLK设置成37．5 MHz，25LC040的最大时钟频率为2 MHz，SPI的波特率应该小于2 MHz，即37．5／(SPIBRR+1)≤2，SPIBRR的取值范围为SPIBRR≥18。
    通信中将SPISIMO、SPISOMI和SPICLK设置为基本功能SPI口，SPISTE设置为一般I／O口。作为25LC040的片选信号，当主／从控制器进行数据交换时，SPISTE配置成低电平，数据传输结束后再配置成高电平。
    TMS320F2812的数据寄存器都是16位的，且接收和发送都是双缓冲的，而25LC040的地址和数据寄存器都是8位的，因此将SPI模块的数据长度设置成8位。发送缓冲寄存器SPITXBUF中的数据以左对齐的方式发送，先发送数据的最高位，因此在发送数据前必须将等待发送的数据放在SPITXBUF的高8位。当要对25LC2040进行写使能操作时，写入SPITXBUF的数据应为Ox0600。TMS320F2812则是以右对齐的方式来接收数据的，8位的数据被放在SPITXBUF的低8位上。
