从PoE过渡至PoE+的设计方案

文章摘要：LTC4269是一款完全符合IEEE802.3at标准的PD控制器，而且是LTC4266的配套器件(见图2)。LTC4269是一款具有一个集成开关稳压器的全功能PD控制器，并具有低至16V的辅助电源支持能力。尽管802.3at标准将PD功率的上限值规定为25.5W，但LTC4269并未设定电流限值，且能方便地提供30W以上的功率，从而造就了专有的功率级，并为实现超出PoE+标准规定范围以外的PD功能开辟了道路。LTC4269的可靠性通过集成一个鲁棒型100V热插拔(Hot Swap)MOSFET得到了增强。该MOSFET负责在检测和分级期间对PD控制器和DC/DC转换器进行隔离，并提供100m

从PoE过渡至PoE+的设计方案,标签：电路设计,http://www.88dzw.com

　　LTC4269是一款完全符合IEEE802.3at标准的PD控制器，而且是LTC4266的配套器件(见图2)。LTC4269是一款具有一个集成开关稳压器的全功能PD控制器，并具有低至16V的辅助电源支持能力。尽管802.3at标准将PD功率的上限值规定为25.5W，但LTC4269并未设定电流限值，且能方便地提供30W以上的功率，从而造就了专有的功率级，并为实现超出PoE+标准规定范围以外的PD功能开辟了道路。LTC4269的可靠性通过集成一个鲁棒型100V热插拔(Hot Swap)MOSFET得到了增强。该MOSFET负责在检测和分级期间对PD控制器和DC/DC转换器进行隔离，并提供100mA的浪涌电流，以便在采用任何PSE的情况下实现平滑的上电变换。

　　为优化PD设计，LTC4269提供了两种版本。这两种版本之间的差异在于所使用的特殊开关电源。LTC4269-1集成了一个同步反激式控制器，而LTC4269-2则集成了一个同步正激式控制器。反激式转换器提供了一种低元件数目设计，其优点是可通过简单地增加绕组来获得额外的输出，而正激式控制器则可在较高的负载电流条件下提供略优于反激式控制器的效率。在这两种场合中，同步整流均提供较高的输出功率、提升的转换效率和改善的交叉调节性能(在具有多个输出的应用中)等好处。此外，在低噪声系统设计中，还可以使控制器同步至一个外部振荡器。

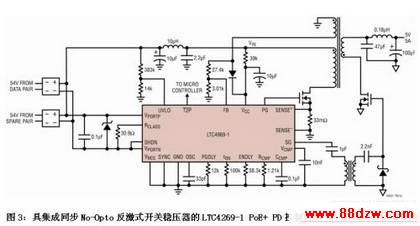

　　还有一点值得注意的是，LTC4269-1采用了凌力尔特公司的专利No-Opto(无光隔离器)反馈拓扑结构，以在无需增设光隔离器电路的情况下提供完整的IEEE802.3隔离(见图3)。这消除了执行光耦合器反馈的缺点，包括由于光耦合器容差所导致的易变环路增益、高温敏感性和较高的成本。反馈环路中使用的传统光耦合器和并联稳压器被现有变压器上的一个附加绕组所取代，旨在改善稳压性能和效率并简化电路。

　　本文小结

　　PoE+标准为业已确立的PoE网络产业带来了更高功率和更好的分级方法。为与PoE+标准相符，一个PSE必须为数据或备用线对提供30W功率，而一个PD在RJ45连接器输入端上所吸取的功率一定不得超过25.5W。符合PoE+标准的PSE必须能够执行单事件硬件分级，而新型两事件分级和LLDP数据层分级则是可任选的高功率分级机理。在受电设备侧，PD必须要能够对两事件分级(由PD控制器)和LLDP(由PD微处理器)做出响应。PoE+兼容型设计方案已经投入使用。

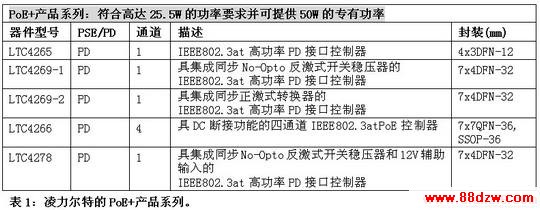

　　凌力尔特的LTC4266和LTC4269是率先面市的新型PoE+设计，它们的推出使得PSE和PD制造商能生产出下一代设备。凌力尔特积极参与IEEE802.3at特别工作组的相关工作，并正在开发更多符合IEEE802.3at标准的产品。表1完整地列出了凌力尔特发布的PoE+器件。这些新产品将为凌力尔特现有的PD产品提供一条引脚兼容型升级途径，旨在实现至PoE+新标准的平稳过渡。凌力尔特的产品将继续提供坚固型设计和经过实地应用验证的可靠性，并得到丰富技术经验的有力支持，而这是通过多年设计面向众多应用的PoE产品积累起来的。
