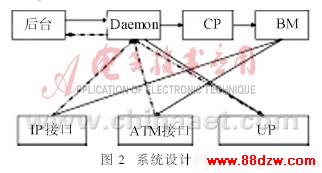

    整个单用户跟踪设计思路如图2所示,其中实线代表控制流,虚线代表数据流。

    对于控制信息来说,后台将媒体面跟踪的任务分配到消息处理模块(Daemon),Daemon通知控制面CP(Control Plane)和用户面UP(User Plane)。控制面在承载链路建立和删除时通知承载管理模块BM(Bear Management,BM)建立和删除相关的承载跟踪。从消息中提取相关信息,并发送消息通知接口板,接口板收到消息后,设置好过滤条件,对处理的报文进行过滤统计。
    对于数据业务流来说,收集跟踪信息后,接口板和用户面直接将跟踪信息上报到Daemon。Daemon将消息的内容进行核对后上报给后台。
3.4 单用户跟踪的实现流程
    为了在现有体系的框架下顺利实现各个接口FP的流量上报,设计如下2个流程:任务的启动和数据的上报及核对。

www.88dzw.com
3.4.1 媒体面单用户跟踪的启动
    单用户跟踪的启动过程为:
    (1)后台向信令跟踪模块(ToolKit)发送EV_UE_MEDIA_START_REQ的请求消息。消息中携带需要跟踪的IMSI号和跟踪标志位给ToolKit。
    (2)ToolKit采取应答处理机制,收到消息后立马向后台回响应,告知消息已收到。ToolKit内部维护了一张关于UE各种跟踪任务的状态表(TraceUE)。根据消息中的IMSI号来判断,如果ToolKit模块中未能查询到保存的IMSI号,说明该流程错误,直接结束。若IMSI号存在,并且已处于跟踪状态,说明跟踪重复,直接结束。若IMSI号处于未跟踪状态,ToolKit将创建关于该UE的一个上下文,同时保存到TraceUE的信息中,以便将来查询使用。
    (3)ToolKit需要给消息处理模块(Daemon)发送消息EV_START_MEDIA_TRACE。由Daemon根据不同的消息来决定需要给哪些模块发送跟踪消息。
    (4)Daemon向用户面发送媒体面启动的消息EV_START_MEDIA_TRACE。用户面收到该跟踪指示消息后将跟踪信息记录下来,使得在调用承载接口建立连接表时,指示此承载链路上的数据需要跟踪,便于之后从用户面直接上报数据量信息。
    (5)Daemon向各个地面接口(IUB/IUR/IU)发送EV_START_MEDIA_TRACE消息,触发各个地面接口向各自的底层链路发送跟踪指示。
    (6)各个地面标准模块收到媒体面单用户跟踪消息后,根据IMSI号搜索各自保存的关于这个UE相关的传输层信息,启动消息发送机制,对和这个UE相关的承载,依次给承载管理模块发送EV_START_LINK_TRACE消息,触发关于这个UE的底层承载被标记成跟踪态。这条消息不仅需要携带该条承载链路建立时的所有信息(BearId、bindingID、TransportAddress等),还要加上被媒体面跟踪的标志位。底层承载管理模块BM收到该消息后,需要对承载信息进行遍历和核对,对确实需要跟踪的承载链路进行相关字段的标记,便于以后统计时使用。
3.4.2 媒体面单用户跟踪的上报时间及核对
    (1)上报时间对齐
    数据的上报都是在一定时间内累积的结果。为了保证业务数据统计的准确性,必须确保各个单板上系统时间的一致性。为了保证这一点,采取统计初始清零时间和统计上报时间对齐的策略。
  统计初始清零时间对齐:在承载链路建立的时候,接口板上对此链路对应的统计信息清零。在用户面处理板上也采用类似的方式对相关承载上的统计清零。
    统计上报的时间对齐通过两种方式实现:(1)约定好上报的粒度,例如15 s、30 s、60 s等。(2)通过单板上绝对时间来对齐。例如在时间对齐的前提下,在每分钟的15 s、30 s、45 s、60 s的时刻进行上报。为了将上报时间对齐,在DSP上新维护一个记录绝对时间的软时钟,软时钟的基准通过HOST同步,HOST可以定期对DSP上的时钟进行校正。
