式中：预标值N可选择256或者512，DDS_x为控制字A或B的值。
    DSS频率值可通过串行口控制字编程设置，其最低有效位是2°，最高有效位是223。两个最高位(23，22位)用户不可访问，系统内部自动置为0，21-0位，并由用户编程设置。其中，A字对应DDS-O即模式0的频率；B字对应DDS-1即模式1的频率；C字控制PLL、数据限制器和模式1寄存器的设置；D字控制调制方式(如频偏大小)和模式O寄存器的设置。
2．3 载波频率计算

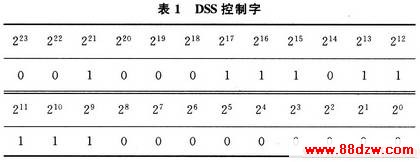

    由时钟频率经过基于DDS的频率合成器可得到VCO输出的载波频率。对于典型的25．6 MHz时钟频率，由表1可得当DDS控制字为001，000，111，0000，000，000时，可计算出的VCO输出频率即载波频率为915 MHz。
    由表1可知：


　

    最后的VCO输出频率为：


2．4 DSS控制字的计算
    TRF6900的FSK调制是由专门的FSK频偏寄存器来完成。A，B控制字用来设置接收机和发射机的频率及信道。在应用系统的使用中，A，B控制字用来设置FSK频偏。用于FSK方式时DDS控制字的计算方法如下：
    假设载波频率为915．O MHz，频偏为20 kHz，即A字对应的VCO输出频率fout1=915．00 MHz；B字对应的VCO输出频率fout2=915．02 MHz；时钟频率fclock=fref=25．6 MHz；分频比N=256。下面计算A，B控制字：
    A字对应于DDS_O值：

    所得的二进制的DDS_O将装入A控制字中。
    B字对应于DDS_1值：

    所得的二进制的DDS_1将装入B控制字中。
2．5 本地振荡器
    TRF6900的本地振荡器(LO)是锁相环PLL形式，由基于片上DDS的频率合成器、低通滤波器(LPF)和压控振荡器(VCO)构成。
2．5．1 VCO的电路设计

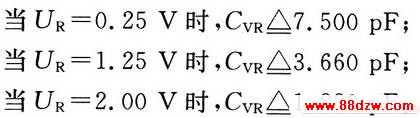

    压控振荡器是输出信号频率随输入控制电压变化的振荡器。为了减小相位噪声，VCO电路通常由分立元件构成。
    LC谐振槽路的谐振频率：

    谐振频率时的电感值：
