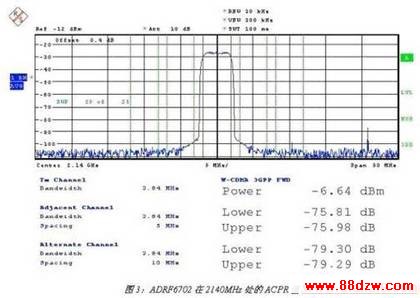

邻信道功率比(ACPR)是判断发射信号有多少泄漏进相邻频带的一个指标。像WCDMA等3G标准对带外发送功率有严格限制。ADRF6702的ACPR指标见图3。调制器提供高度线性的输出功率和低噪声,因此在-6dBm输出点有优于-76dB的ACPR值,这有助于减少调制器后面的增益级数,并使末端功放级电路前面的动态范围达到最大。



ADRF670x系列器件集成了3个LDO电路,可在单5V电源下工作,从而进一步简化了用户应用、减小了成本和电路板面积。LDO用于向VCO、电荷泵以及PLL增量累加调制器提供稳定电源,+5V电源可直接用于I-Q调制器,以使输出功率最大。

在高密度应用中,ADL670x可以利用PLL完成本振的内部合成,而其它器件可以禁用它们的PLL,并使用来自某个主器件的公共本振。

ADRF670x系列产品设计用于简化用户接口,方便与ADI最新的发送数模转换器AD9122和GaAs放大器(如ADL5320)的连接。(ADL5320是一个0.25瓦高线性度放大器,能够将0dBm以上功率驱动进最末级功放电路。)这三个尺寸紧凑的IC构成了一个完整的有源IC器件组合,是所有下一代多载频蜂窝无线平台的理想之选。
