家用穴位电疗仪

文章摘要： 医疗器件市场内有许多不同类型的电子治疗仪，它们都称对某些疾病有着特殊的疗效，其售价也不菲。其实绝大部分电子治疗仪无非都是些能输出某些脉冲的仪器，这些仪器按照输出脉冲的波形与频率的不同，能够对某些病有治疗或缓解病情的作用。如图所示为家用穴位电疗仪。全电路主要由一只六施密特触发器CD40106组成，其中由Dl、Rl、VDl与C1组成超低频多谐振荡器，振荡频率为0.5～5Hz，由RPl调节。

家用穴位电疗仪,标签：电路设计,http://www.88dzw.com

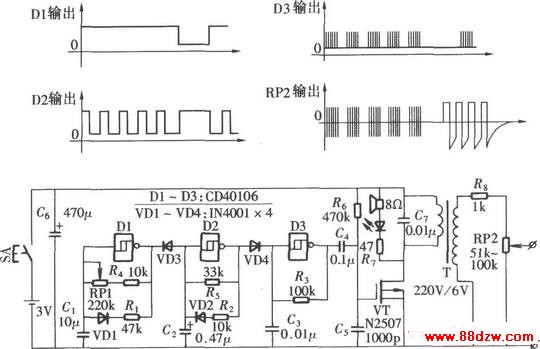

医疗器件市场内有许多不同类型的电子治疗仪，它们都称对某些疾病有着特殊的疗效，其售价也不菲。其实绝大部分电子治疗仪无非都是些能输出某些脉冲的仪器，这些仪器按照输出脉冲的波形与频率的不同，能够对某些病有治疗或缓解病情的作用。如图所示为家用穴位电疗仪。全电路主要由一只六施密特触发器CD40106组成，其中由Dl、Rl、VDl与C1组成超低频多谐振荡器，振荡频率为0.5～5Hz，由RPl调节。
