视频监视器

文章摘要： 该监视器无线遥控电路部分采用T2078接收组件，并配以100m四键发射手机。遥控手机有四个按键，按一下A键时，1号摄像机工作，其视频信号通过控制电路、电缆等送显示器显示1号监视点情况；按一下B键时，2号摄像机工作，并在显示器上显示2号监视点情况；按一下C键时，1号、2号摄像机同时工作，两路视频信号在视频控制电路的开关作用下分时送达显示器，交替(每路8s)显示1号、2号监视点情况；按一下D键时，摄像机停止工作。显示器工作与否直接由视频信号控制，即：无视频信号输入时，显示器不加电，有视频信号输入时，显示器电源自动接通，这样既可省电，又能延长显示器工作寿命。整机由电源、摄像控制、显示控制、视频控制

视频监视器,标签：电路设计,http://www.88dzw.com

该监视器无线遥控电路部分采用T2078接收组件，并配以100m四键发射手机。遥控手机有四个按键，按一下A键时，1号摄像机工作，其视频信号通过控制电路、电缆等送显示器显示1号监视点情况；按一下B键时，2号摄像机工作，并在显示器上显示2号监视点情况；按一下C键时，1号、2号摄像机同时工作，两路视频信号在视频控制电路的开关作用下分时送达显示器，交替(每路8s)显示1号、2号监视点情况；按一下D键时，摄像机停止工作。显示器工作与否直接由视频信号控制，即：无视频信号输入时，显示器不加电，有视频信号输入时，显示器电源自动接通，这样既可省电，又能延长显示器工作寿命。整机由电源、摄像控制、显示控制、视频控制及信号补偿四部分电路组成。

(1)电源

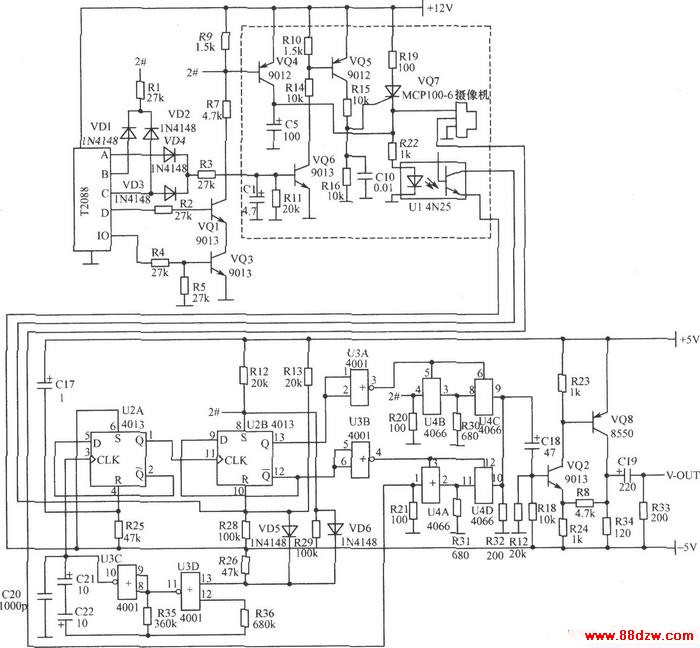

(2)摄像、视频控制及信号补偿电路

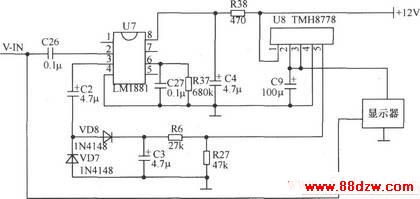

(3)显示控制电路
