光电耦合器组成的圣诞节彩灯电路

文章摘要： 如图是一款极具吸引力的圣诞节彩灯电路。当接通电源时，彩灯HL会逐渐变亮；当它达到最亮时，会自动逐渐变暗；等亮度达到最暗时，又会自动逐渐变亮，如此不停循环。整个变化过程平滑。彩灯HL的亮度变化过程取决于电容C3的充电放电。当IC1(NE555)的3脚输出为高电平时，电容C3开始放电，通过IC2(CN25)的光电隔离，彩灯HL的亮度开始下降。IC1在这里设置为无稳振荡器，其频率由R1、R2和C1决定。

光电耦合器组成的圣诞节彩灯电路,标签：电路设计,http://www.88dzw.com

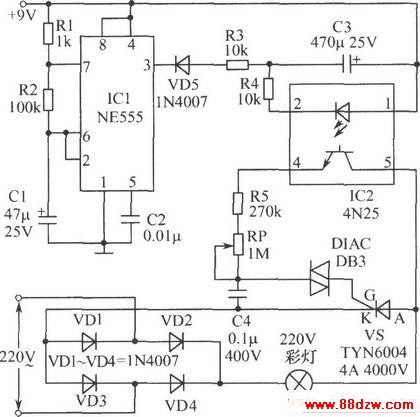

如图是一款极具吸引力的圣诞节彩灯电路。当接通电源时，彩灯HL会逐渐变亮；当它达到最亮时，会自动逐渐变暗；等亮度达到最暗时，又会自动逐渐变亮，如此不停循环。整个变化过程平滑。彩灯HL的亮度变化过程取决于电容C3的充电放电。当IC1(NE555)的3脚输出为高电平时，电容C3开始放电，通过IC2(CN25)的光电隔离，彩灯HL的亮度开始下降。IC1在这里设置为无稳振荡器，其频率由R1、R2和C1决定。
