模拟演示向日葵现象原理图

文章摘要： 为了在实验室中形象地模拟演示向日葵现象，设计了如图所示的电子线路，它结构简单，制作、调试容易，工作可靠和抗干扰性好，又生动有趣，达到良好的效果。元器件选择：VT1、VT2可用Φ5mm如3DU12等，若用Φ3mm的3DU112等则更为小巧。VT1、VT2的感光面(顶部)应平行。直流减速电动机可选用一般微小型的，如本机型号RS-545126000-600K(即额定电压为12V，空载转速为6000r／min，减速比为600)等。其余元器件可见图标示。

模拟演示向日葵现象原理图,标签：电路设计,http://www.88dzw.com

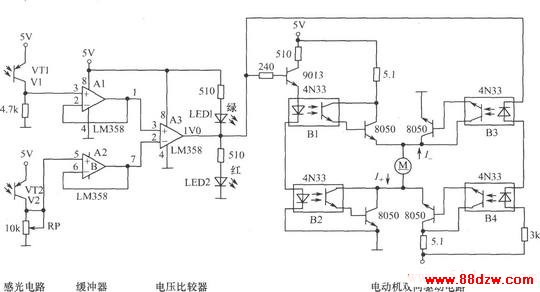

为了在实验室中形象地模拟演示向日葵现象，设计了如图所示的电子线路，它结构简单，制作、调试容易，工作可靠和抗干扰性好，又生动有趣，达到良好的效果。

元器件选择：VT1、VT2可用Φ5mm如3DU12等，若用Φ3mm的3DU112等则更为小巧。VT1、VT2的感光面(顶部)应平行。直流减速电动机可选用一般微小型的，如本机型号RS-545126000-600K(即额定电压为12V，空载转速为6000r／min，减速比为600)等。其余元器件可见图标示。
