光敏二极管组成的防盗报警器电路

文章摘要： 如图所示为光敏二极管组成的防盗报警器电路。该报警器装在抽屉里。夜晚小偷打开你的抽屉时，防盗器就会发出响亮的“呜-呜-”报警声使小偷不敢轻易下手。光敏二极管VD、晶体管VT1和电阻R1组成了光控开关；集成电路IC、晶体管VT2和扬声器YD组成了报警电路。IC选用KD-9561型四声模拟报警音响集成块。VT1和VT2选用3DG201硅三极管，它们的β值大于60即可。VD选用2CU型光敏二极管。R1和R2选用1W碳膜电阻。YD选用2.5英寸电动扬声器，阻抗为8Ω。电源选用3节5号干电池。K选用小型自复位常闭触点按钮开关。

光敏二极管组成的防盗报警器电路,标签：电路设计,http://www.88dzw.com

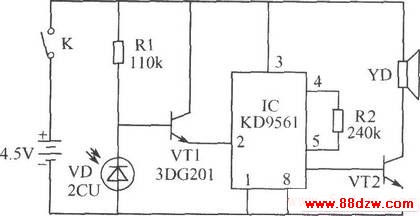

如图所示为光敏二极管组成的防盗报警器电路。该报警器装在抽屉里。夜晚小偷打开你的抽屉时，防盗器就会发出响亮的“呜-呜-”报警声使小偷不敢轻易下手。光敏二极管VD、晶体管VT1和电阻R1组成了光控开关；集成电路IC、晶体管VT2和扬声器YD组成了报警电路。IC选用KD-9561型四声模拟报警音响集成块。VT1和VT2选用3DG201硅三极管，它们的β值大于60即可。VD选用2CU型光敏二极管。R1和R2选用1W碳膜电阻。YD选用2.5英寸电动扬声器，阻抗为8Ω。电源选用3节5号干电池。K选用小型自复位常闭触点按钮开关。
