在大型冶金企业,为了快卸粉状原料,经常使用翻车机。但是,由于翻车机机体较长,翻车时灰尘多,特别是夜晚,光线不足,司机很难看清出车口的情况;有时,司机大意,未等第一辆车皮退出翻车机体,就启动按钮,翻第二辆车,就会发生翻车事故。如图所示电路就是为了解决翻车事故而设计的。它采用光敏二极管做光信号传感器,当聚光射到光敏二极管上时,电路工作继电器吸合,继电器的一对常开触点闭合。这时绿灯亮,表示前辆车皮退出机体,司机可以翻车。如果前辆车皮还没有完全退出机体,光线就被车皮挡住,继电器不能吸合。这时,红灯亮,告诉司机不能翻车。司机只看操作台上面的红绿灯就可以决定是否可以翻车。

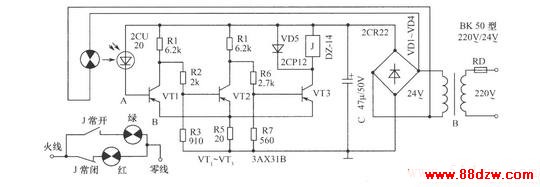

工作原理:该电路如图所示,市电经过B降压、VD1~VD4整流、C滤波,输出近30V的直流电为电路供电。在光线被挡住时,2CU20显高阻状态,VT1截止,VT2导通,VT3截止,继电器J释放,红灯亮。如果光线射到光敏二极管上,2CU20显低阻状态,并产生光电流,使VT1饱和导通,从而使VT2截止,VT3饱和导通,J吸合,绿灯亮。
元器件选择:VT1~VT3选用≥50的3AX31B三极管。光敏电阻选用2CU20,其亮阻≤15kΩ;J是小型灵敏继电器,吸合电流要求在26mA以上。其他元器件选用如图所示。
