数字计数器电路

文章摘要： 如图所示电路，原机械计数器只有两个磁开关信号端子，电子计数器则增加了c、d两个AC6.3V输入端子，共有4个接线端子。C1、C2、VD1、VD2组成倍压整流、滤波电路，经7805稳压后，输出5V稳定直流电压，经VD3、VD4降压后，得到约3.6V的直流电压，E1为小型3.6V镍镉充电电池，市电正常时，对其进行充电；市电断电时，E1对负载进行供电，以保持断电时的计数数值，VD3、VD4在这里起隔离作用。a、b两端输入磁开关闭合时接通交流220V电压，此电压经R1～R4降压，并经VD5～VD8桥式整流后，得到约6V的直流脉动电压，经R5限流后，加在光电耦合器的发光管上，使发光管点亮，光敏管受光照

数字计数器电路,标签：电路设计,http://www.88dzw.com

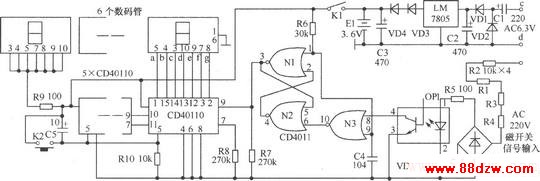

如图所示电路，原机械计数器只有两个磁开关信号端子，电子计数器则增加了c、d两个AC6.3V输入端子，共有4个接线端子。C1、C2、VD1、VD2组成倍压整流、滤波电路，经7805稳压后，输出5V稳定直流电压，经VD3、VD4降压后，得到约3.6V的直流电压，E1为小型3.6V镍镉充电电池，市电正常时，对其进行充电；市电断电时，E1对负载进行供电，以保持断电时的计数数值，VD3、VD4在这里起隔离作用。a、b两端输入磁开关闭合时接通交流220V电压，此电压经R1～R4降压，并经VD5～VD8桥式整流后，得到约6V的直流脉动电压，经R5限流后，加在光电耦合器的发光管上，使发光管点亮，光敏管受光照电阻下降，从而产生一个下降脉冲，经CD4011的N3反相后，加在N1、N2组成的触发器上，由N1输出计数脉冲，N1、N2、N3共同构成脉冲整形电路。CD40110是将计数器、锁存器、译码器和笔段显示驱动器制作在同一基片上的“四合一电路”芯片，其5脚置高电平时，计数器复位，因而，K2是清零开关。9脚为加计数输入端，7脚为减计数输入端。整形后的计数脉冲从9脚输入，当第一片CD40110计至“9”时，若再输入一个脉冲，则10脚输出一个进位脉冲。依次类推，总共能计量“99999”印张(最左边一个数码管只显示零，不起计数作用)。

元器件选择：光耦合器OP1选择TLP532，也可选择TLP332、TLP632等型号。数字电路选择CD4011型号。其他元器件如图所标注。
