杂物间被撬报警器

文章摘要：如图所示为杂物间被撬报警器电路。图中检测电路采用电阻桥，杂物间门开关采用磁控开关，门关接通，门开断开，杂物间门开关与电桥的一个电阻构成电桥的一臂，安装在杂物间内。这样，若门被撬开，则磁控开关断开；又若外线被短接或者断路，无论哪种情况，都会使桥路失去平衡，A、B两端电压经整流桥的1N4148使光耦工作，从而使双向晶闸管导通，电铃发出报警信号。报警器电源电压采用电容降压、半波整流、18V稳压管稳压后得到。门开关可以用常开型的磁控开关，也可用其他微动开关或微型按钮代用。安装时，一桥臂电阻必须和开关装在一起。不需要报警时要关掉电源，不然自己开杂物间门也会报警。

杂物间被撬报警器,标签：电路设计,http://www.88dzw.com

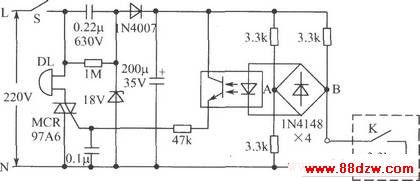

如图所示为杂物间被撬报警器电路。图中检测电路采用电阻桥，杂物间门开关采用磁控开关，门关接通，门开断开，杂物间门开关与电桥的一个电阻构成电桥的一臂，安装在杂物间内。这样，若门被撬开，则磁控开关断开；又若外线被短接或者断路，无论哪种情况，都会使桥路失去平衡，A、B两端电压经整流桥的1N4148使光耦工作，从而使双向晶闸管导通，电铃发出报警信号。报警器电源电压采用电容降压、半波整流、18V稳压管稳压后得到。门开关可以用常开型的磁控开关，也可用其他微动开关或微型按钮代用。安装时，一桥臂电阻必须和开关装在一起。不需要报警时要关掉电源，不然自己开杂物间门也会报警。
