由CD4017、CD40174组成的流水式广告灯电路
[10-10 20:39:48] 来源:http://www.88dzw.com 控制电路 阅读:8264次
文章摘要: 如图所示的流水式广告灯控制器可控制5组灯作流水式运动,每组由4只白炽灯组成,共20只灯。它的控制形式为:首先由上而下逐一点亮,然后又由上而下逐一熄灭。如此反复循环,形成流动效果,电路组成如图所示。该电路由脉冲发生器、灯光流动控制器和晶闸管触发电路等组成。
由CD4017、CD40174组成的流水式广告灯电路,标签:控制电路图,电路设计,http://www.88dzw.com

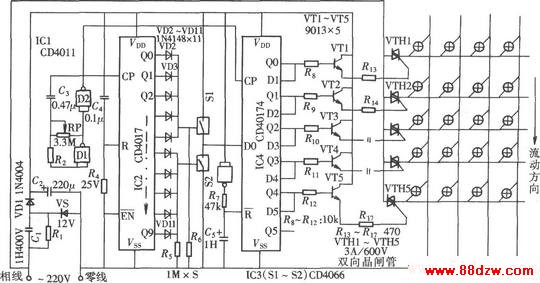

如图所示的流水式广告灯控制器可控制5组灯作流水式运动,每组由4只白炽灯组成,共20只灯。它的控制形式为:首先由上而下逐一点亮,然后又由上而下逐一熄灭。如此反复循环,形成流动效果,电路组成如图所示。该电路由脉冲发生器、灯光流动控制器和晶闸管触发电路等组成。
Tag:控制电路,控制电路图,电路设计,家电维修 - 单元电路介绍 - 控制电路
