由CD4022组成的卫生间自动照明开关

文章摘要： 如图所示的卫生间自动照明开关采用门控方式，当有人进入时，门被打开一次，照明开关被接通，电灯亮。当出门时门再被打开一次，开关断电灯灭。电路组成如图所示。电路由霍尔开关、八进制计数、脉冲分配器CD4022与双向晶闸管VTH等组成。

由CD4022组成的卫生间自动照明开关,标签：控制电路图,电路设计,http://www.88dzw.com

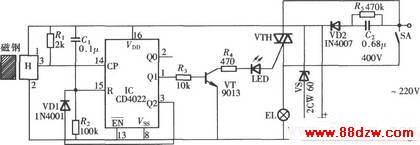

如图所示的卫生间自动照明开关采用门控方式，当有人进入时，门被打开一次，照明开关被接通，电灯亮。当出门时门再被打开一次，开关断电灯灭。电路组成如图所示。电路由霍尔开关、八进制计数、脉冲分配器CD4022与双向晶闸管VTH等组成。
