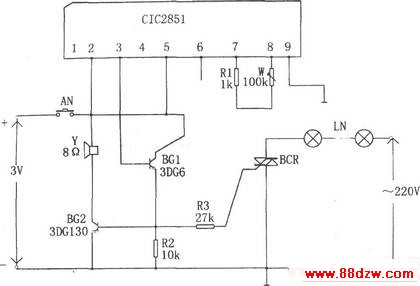

如图所示为无触点彩灯控制电路。该控制器主要包括音乐集成电路CIC2851、驱动器BG1和BG2、可控硅SCR等组成。

当按一下开关AN时，CIC2851被触发工作，其输出端(3脚)输出音乐信号，该信号经BG1和BG2放大后驱动扬声器发出乐曲之声。同时，双向可控硅SCR被触发导通，将彩灯链LN点亮。随着音乐信号的频率和强弱的不同，SCR的导通角发生变化，从而使彩灯链随音乐节奏的变化而发出相应的光。调节W改变音乐电路的演奏时间，即可改变彩灯链的闪动时间。调节R3也可改变SCR的触发信号的强度，若仔细调试，则可使彩灯链的闪动达最明快。

每按一次AN，演奏一段乐曲，彩灯链随之闪动一段时间。若AN换成开关且闭合，则乐曲连续演奏，彩灯链将连续闪光。

电路中音乐集成电路也可换用别的型号，晶体管BG1和BG2分别为3DG6和3DG130型，要求其β>60，SCR可选用3CTS3A/400V。彩灯链选用市售成品。

本电路既可实现彩灯的亮灭随音乐节奏的变化而变化，且能使人欣赏悦耳动听的音乐，因而可用于增添节目和欢乐气氛的场合。
