循环彩灯控制电路(555、C180)

文章摘要： 循环彩灯控制电路如图所示。电路中含有三个基色信号灯El、E2和E3，分别发出红光、绿光和蓝光。根据混色原理，红、绿、蓝三色根据不同的组合可以得到和混合成红、绿、蓝、黄、紫、青及白七种色彩灯光。七色灯光循环闪烁，循环速度可调，电路中设有定色开关，可以将需要的色彩固定显示。

循环彩灯控制电路(555、C180),标签：控制电路图,电路设计,http://www.88dzw.com

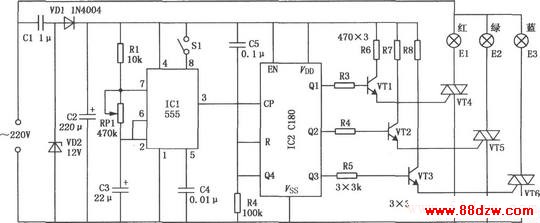

循环彩灯控制电路如图所示。电路中含有三个基色信号灯El、E2和E3，分别发出红光、绿光和蓝光。根据混色原理，红、绿、蓝三色根据不同的组合可以得到和混合成红、绿、蓝、黄、紫、青及白七种色彩灯光。七色灯光循环闪烁，循环速度可调，电路中设有定色开关，可以将需要的色彩固定显示。
