555、CD4017B构成的车灯闪烁电路

文章摘要： 车灯闪烁电路主要由红、绿灯交叉组成。发光时，红灯从中间向两边往复点亮，而绿灯则从两边向中间跳跃式循环点亮。当车辆正常行驶时，红灯和绿灯按编程顺序流动发光。刹车时，所有绿灯熄灭，而所有红灯点亮。车灯闪烁电路如图所示。

555、CD4017B构成的车灯闪烁电路,标签：控制电路图,电路设计,http://www.88dzw.com

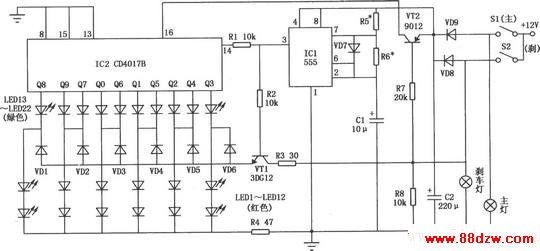

车灯闪烁电路主要由红、绿灯交叉组成。发光时，红灯从中间向两边往复点亮，而绿灯则从两边向中间跳跃式循环点亮。当车辆正常行驶时，红灯和绿灯按编程顺序流动发光。刹车时，所有绿灯熄灭，而所有红灯点亮。车灯闪烁电路如图所示。
