SN75436/75437A/75438低输入电流低功耗外围驱动器

[10-10 20:39:48]   来源:http://www.88dzw.com  控制电路   阅读:8560

文章摘要: SN75436/75437A/75438为低输入电流、低功耗的单片四通道、OC、反相输出外围驱动器,作为大电流、高电压负载驱动器。该芯片输入电流低、功耗低、输出电压高、输出阻抗高、具有输出钳位二极管。如图所示为其作为灯驱动器的接线图。

SN75436/75437A/75438低输入电流低功耗外围驱动器,标签:控制电路图,电路设计,http://www.88dzw.com

SN75436/75437A/75438低输入电流低功耗外围驱动器

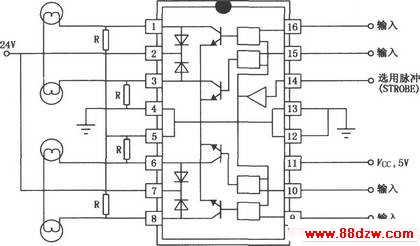

SN75436/75437A/75438为低输入电流、低功耗的单片四通道、OC、反相输出外围驱动器,作为大电流、高电压负载驱动器。该芯片输入电流低、功耗低、输出电压高、输出阻抗高、具有输出钳位二极管。如图所示为其作为灯驱动器的接线图。
