SN75064~SN75067四强电流达林顿开关

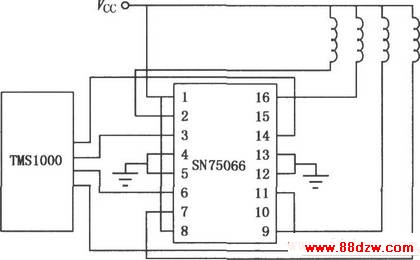

SN75064~SN75067是单片、高电压、大电流达林顿开关,输出端接有钳位二极管,能适合感性负载。每个封装中的4个达林顿管对可以并联使用,这样可以进一步获得大电流输出。这种芯片输出电流可达1.5A,额定功率2W,高电压输出,具有输出钳位二极管,为共射极吸收电流的电路。其中,SN75064/75065的输入端与TTL、DTL和5V的CMOS电路相容;SN75066/75067的输入端与PMOS和高电压CMOS电路相容。用SN75066作延迟驱动器接口使用的典型应电路如图所示。
