十六级调光台灯电路(NE555、CD40198)

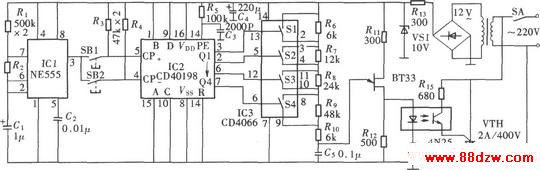

文章摘要： 如图所示的十六级调光台灯电路采用了一只四位二进制加减计数器CD40193作调光电路的控制电路，其电路组成如图所示。十六级调光台灯电路由一只NE555、一只可预置数的二进制加减计数器CD40193、一只四双向模拟开关CD4066和由单结晶体管BT33组成的晶闸管触发控制电路组成。

十六级调光台灯电路(NE555、CD40198),标签：控制电路图,电路设计,http://www.88dzw.com

如图所示的十六级调光台灯电路采用了一只四位二进制加减计数器CD40193作调光电路的控制电路，其电路组成如图所示。十六级调光台灯电路由一只NE555、一只可预置数的二进制加减计数器CD40193、一只四双向模拟开关CD4066和由单结晶体管BT33组成的晶闸管触发控制电路组成。
