多功能视力保护器(CD4070、CD4001)

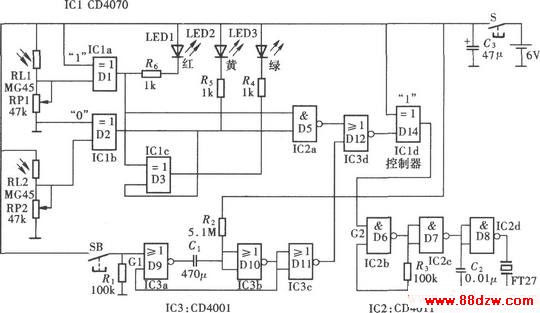

文章摘要： 如图所示的多功能视力保护器的主要功能为光强保护、光弱保护和阅读超时保护三种功能，其电路组成如图所示。电路由四-一二输入端或非门CD4001、四-二输入端与非门CD4011和四异或门CD4070组成。通过三只门电路中的各个门的组合，组成一个具有光强保护、光弱保护和超时阅读保护为一体的多功能视力保护器电路。

多功能视力保护器(CD4070、CD4001),标签：控制电路图,电路设计,http://www.88dzw.com

如图所示的多功能视力保护器的主要功能为光强保护、光弱保护和阅读超时保护三种功能，其电路组成如图所示。电路由四-一二输入端或非门CD4001、四-二输入端与非门CD4011和四异或门CD4070组成。通过三只门电路中的各个门的组合，组成一个具有光强保护、光弱保护和超时阅读保护为一体的多功能视力保护器电路。
