由CD4069组成的LED闪光灯电路

[10-10 20:39:48]   来源:http://www.88dzw.com  控制电路   阅读:8120

文章摘要: 用门电路组成的低频多谐振荡器,将它输出的脉冲加以放大,用来驱动一只发光二极管,可以组成一个LED式闪光灯电路,其组成如图所示。

由CD4069组成的LED闪光灯电路,标签:控制电路图,电路设计,http://www.88dzw.com

由CD4069组成的LED闪光灯电路

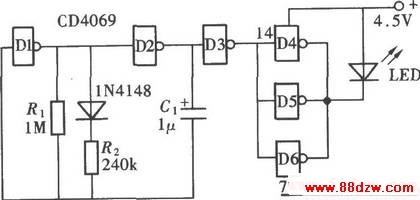

用门电路组成的低频多谐振荡器,将它输出的脉冲加以放大,用来驱动一只发光二极管,可以组成一个LED式闪光灯电路,其组成如图所示。
