由CD4015组成的LED动感闪烁灯

文章摘要： 如图所示的动感闪烁灯主要采用一只双四位串入／并出移位寄存器CD4015组成。该电路由移位寄存器CD4015组成LED灯光移动闪烁电路，由六反相器CD4069组成移位脉冲发生器。在移位脉冲的作用下，移位寄存器的输出端依次输出驱动脉冲，通过驱动发光二极管的发光，形成光点逐个发光又逐个熄灭的移动闪烁效果。

由CD4015组成的LED动感闪烁灯,标签：控制电路图,电路设计,http://www.88dzw.com

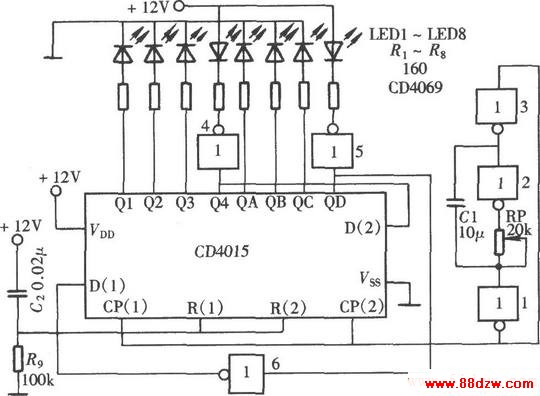

如图所示的动感闪烁灯主要采用一只双四位串入／并出移位寄存器CD4015组成。该电路由移位寄存器CD4015组成LED灯光移动闪烁电路，由六反相器CD4069组成移位脉冲发生器。在移位脉冲的作用下，移位寄存器的输出端依次输出驱动脉冲，通过驱动发光二极管的发光，形成光点逐个发光又逐个熄灭的移动闪烁效果。
