三路闪烁灯串电路(4)

文章摘要： 如图所示是一个灯串跳法新颖的三路闪烁灯串控制器，它能使灯串逐个点亮、一齐熄灭，然后又逐个点亮、一齐熄灭，如此循环工作。该电路的循环速率主要由R6、C2的充电时间常数决定，可根据需要进行调整；VT1～VT3可采用普通MCR100-8型等小型塑封单向晶闸管；每路灯串的功率最好在100W或100W以下。

三路闪烁灯串电路(4),标签：控制电路图,电路设计,http://www.88dzw.com

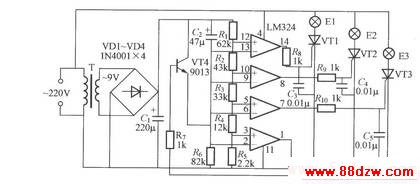

如图所示是一个灯串跳法新颖的三路闪烁灯串控制器，它能使灯串逐个点亮、一齐熄灭，然后又逐个点亮、一齐熄灭，如此循环工作。该电路的循环速率主要由R6、C2的充电时间常数决定，可根据需要进行调整；VT1～VT3可采用普通MCR100-8型等小型塑封单向晶闸管；每路灯串的功率最好在100W或100W以下。
