三路闪烁灯串电路(3)

文章摘要：如图所示是采用三只普通双向晶闸管构成的三路闪烁灯串控制器，可使灯串循环点亮，每路最大输出功率可达1000W，且电路简单，制作容易。VTH1～VTH3采用5A、600V双向晶闸管，最大负载功率可达1000W；VD1～VD3可用1N4007型普通硅整流二极管。

三路闪烁灯串电路(3),标签：控制电路图,电路设计,http://www.88dzw.com

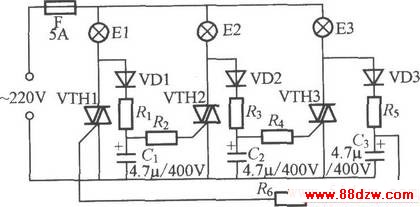

如图所示是采用三只普通双向晶闸管构成的三路闪烁灯串控制器，可使灯串循环点亮，每路最大输出功率可达1000W，且电路简单，制作容易。VTH1～VTH3采用5A、600V双向晶闸管，最大负载功率可达1000W；VD1～VD3可用1N4007型普通硅整流二极管。
