5G169音响彩灯控制集成电路的典型应用电路图

[10-10 20:39:48]   来源:http://www.88dzw.com  控制电路   阅读:8269

文章摘要: 电路图' src="/pd_wx/UploadPic/2011-9/20119810558915.jpg" style="cursor:hand" ondrag="resizeImage(event,this)" width=600; this.height=j/i*600;}" border=0 style="cursor:pointer;" style="cursor:pointer;" onload="return imgzoom(this,5

5G169音响彩灯控制集成电路的典型应用电路图,标签:控制电路图,电路设计,http://www.88dzw.com

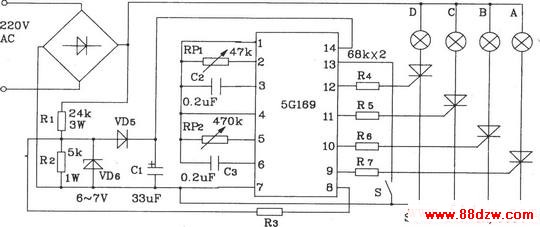

5G169音响彩灯控制集成电路的典型应用<a target="_blank" href="http://www.88dzw.com/" class="UBBWordLink">电路图</a> 5G169音响彩灯控制集成电路的典型应用电路图 5G169为亮度可缓变的4路彩灯控制IC。开关S为彩灯串循环点亮方式(正/反)选择开关,打开时为正向循环,闭合时为反向循环,RP1、RP2用来改变Psi~vs3和SA1~SA3外接RC值。由于5G169无音频信g-N步控制功能,故一般适用于密度饰灯、广告彩灯、舞厅灯光等方面,只是声光不能同步。若需同步、可将音频信号通过整流、耦合放大后再送人5G169第1、2脚或4,5脚即可。 HFC55是一种8路彩灯控制IC。
