五路闪烁灯串电路(1)(M1500P)

文章摘要： 如图所示是采用深圳天浪半导体有限公司生产的M1500P五闪灯集成电路制作的五路闪烁灯串控制器，M1500P采用CMOS工艺制造，它使用电源电压标准值为3V，L1～L5五个输出端可直接驱动发光二极管闪烁，闪烁方式有随机与连续两种可供选择。SSR1～SSR5采用TAC081型IC式固态继电器，其最大负载电流为1A。

五路闪烁灯串电路(1)(M1500P),标签：控制电路图,电路设计,http://www.88dzw.com

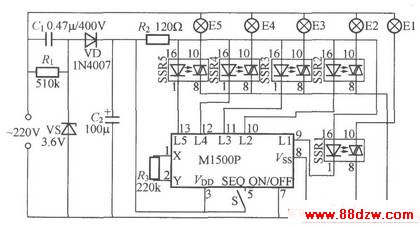

如图所示是采用深圳天浪半导体有限公司生产的M1500P五闪灯集成电路制作的五路闪烁灯串控制器，M1500P采用CMOS工艺制造，它使用电源电压标准值为3V，L1～L5五个输出端可直接驱动发光二极管闪烁，闪烁方式有随机与连续两种可供选择。SSR1～SSR5采用TAC081型IC式固态继电器，其最大负载电流为1A。
