八路闪烁灯串电路

文章摘要： 如图所示是一个实用的八路闪烁灯串控制器，其输出功率较大，每路驱动功率可达1500W，适宜于商场、大酒店门面装璜以及高大建筑物的轮廓灯控制。T采用220V/6.3V、5VA小型优质电源变压器，要求长时间通电不发热；VTH1～VTH8八只大功率晶闸管要求配上面积足够的铝质量散热器。

八路闪烁灯串电路,标签：控制电路图,电路设计,http://www.88dzw.com

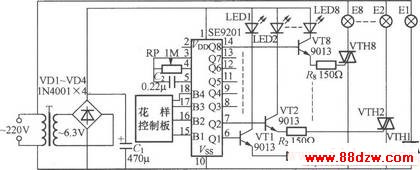

如图所示是一个实用的八路闪烁灯串控制器，其输出功率较大，每路驱动功率可达1500W，适宜于商场、大酒店门面装璜以及高大建筑物的轮廓灯控制。T采用220V/6.3V、5VA小型优质电源变压器，要求长时间通电不发热；VTH1～VTH8八只大功率晶闸管要求配上面积足够的铝质量散热器。
