微波雷达探测自动灯电路(1)(RD627)
[10-10 20:39:48] 来源:http://www.88dzw.com 控制电路 阅读:8757次
文章摘要: 如图所示电路,它采用RD627微波雷达探测模块,只要有人进入它的监测范围,电灯就会点亮,人走后,延迟50s,灯自行熄灭。微波发射天线可采用厂家配套的圆环天线,自制可用Φ3mm的金属丝弯成Φ120~150mm的圆环状即可。A2~A4可用μA741或F006高增益集成运算放大器。K为JZC-22F、DC12V小型***率电磁继电器。整机电源采用输出电压为12V的稳压电源供给。
微波雷达探测自动灯电路(1)(RD627),标签:控制电路图,电路设计,http://www.88dzw.com

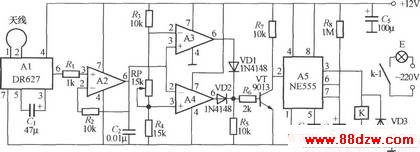

如图所示电路,它采用RD627微波雷达探测模块,只要有人进入它的监测范围,电灯就会点亮,人走后,延迟50s,灯自行熄灭。微波发射天线可采用厂家配套的圆环天线,自制可用Φ3mm的金属丝弯成Φ120~150mm的圆环状即可。A2~A4可用μA741或F006高增益集成运算放大器。K为JZC-22F、DC12V小型***率电磁继电器。整机电源采用输出电压为12V的稳压电源供给。
Tag:控制电路,控制电路图,电路设计,家电维修 - 单元电路介绍 - 控制电路
