微波雷达探测自动灯电路(2)(RD9418)

文章摘要： 如图所示是采用RD9481微波雷达探测模块制作的自动灯电路，只要有人进入它的有效范围，电灯就会点亮，人走后，灯延迟一个设定时间后即熄灭。此外它还设有光控电路，白天电路封闭不工作，夜间电路自动进入监控状态。天线用直径Φ1.5mm的漆包线弯成Φ10cm的圆环状即可。其他元器件参数如图所示，无特殊要求。

微波雷达探测自动灯电路(2)(RD9418),标签：控制电路图,电路设计,http://www.88dzw.com

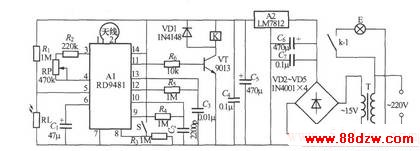

如图所示是采用RD9481微波雷达探测模块制作的自动灯电路，只要有人进入它的有效范围，电灯就会点亮，人走后，灯延迟一个设定时间后即熄灭。此外它还设有光控电路，白天电路封闭不工作，夜间电路自动进入监控状态。天线用直径Φ1.5mm的漆包线弯成Φ10cm的圆环状即可。其他元器件参数如图所示，无特殊要求。
