简易光控路灯电路(1)
[10-10 20:39:48] 来源:http://www.88dzw.com 控制电路 阅读:8651次
文章摘要: 如图所示是一个简单易作的光控路灯电路,只要夜幕来临,电灯自动点亮,白天,灯自行熄灭。该电路具有软启动功能,因为夜幕降临时,自然光线是逐渐缓慢变弱的,所以光敏电阻RL的阻值是逐渐变大,VT门极电平也是逐渐升高。故晶闸管由关断变为开通是经历一个微导通与弱导通阶段,所以电灯E有一个逐渐变亮的软启动过程。
简易光控路灯电路(1),标签:控制电路图,电路设计,http://www.88dzw.com

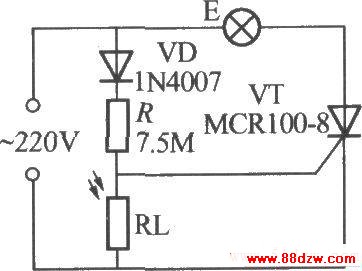

如图所示是一个简单易作的光控路灯电路,只要夜幕来临,电灯自动点亮,白天,灯自行熄灭。该电路具有软启动功能,因为夜幕降临时,自然光线是逐渐缓慢变弱的,所以光敏电阻RL的阻值是逐渐变大,VT门极电平也是逐渐升高。故晶闸管由关断变为开通是经历一个微导通与弱导通阶段,所以电灯E有一个逐渐变亮的软启动过程。
Tag:控制电路,控制电路图,电路设计,家电维修 - 单元电路介绍 - 控制电路
