简易光控路灯电路(7)
[10-10 20:39:48] 来源:http://www.88dzw.com 控制电路 阅读:8792次
文章摘要: 如图所示是一个性能良好的光控自动路灯电路,它具有灵敏度高、性能稳定和抗干扰性能好等特点。图中,R1、C1组成干扰脉冲吸收电路,可防止夜间短暂光线照射或白天落叶、飞纸等短暂遮挡等因素使电路发生误动作。T采用220V/25V、25VA优质电源变压器,要求长时间通电不发热。K可采用JQX-13F、DC24V触点容量为AC220V、15A***率电磁继电器。
简易光控路灯电路(7),标签:控制电路图,电路设计,http://www.88dzw.com

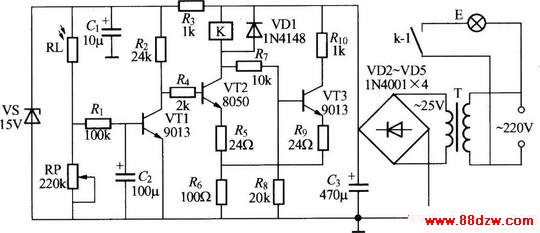

如图所示是一个性能良好的光控自动路灯电路,它具有灵敏度高、性能稳定和抗干扰性能好等特点。图中,R1、C1组成干扰脉冲吸收电路,可防止夜间短暂光线照射或白天落叶、飞纸等短暂遮挡等因素使电路发生误动作。T采用220V/25V、25VA优质电源变压器,要求长时间通电不发热。K可采用JQX-13F、DC24V触点容量为AC220V、15A***率电磁继电器。
Tag:控制电路,控制电路图,电路设计,家电维修 - 单元电路介绍 - 控制电路
